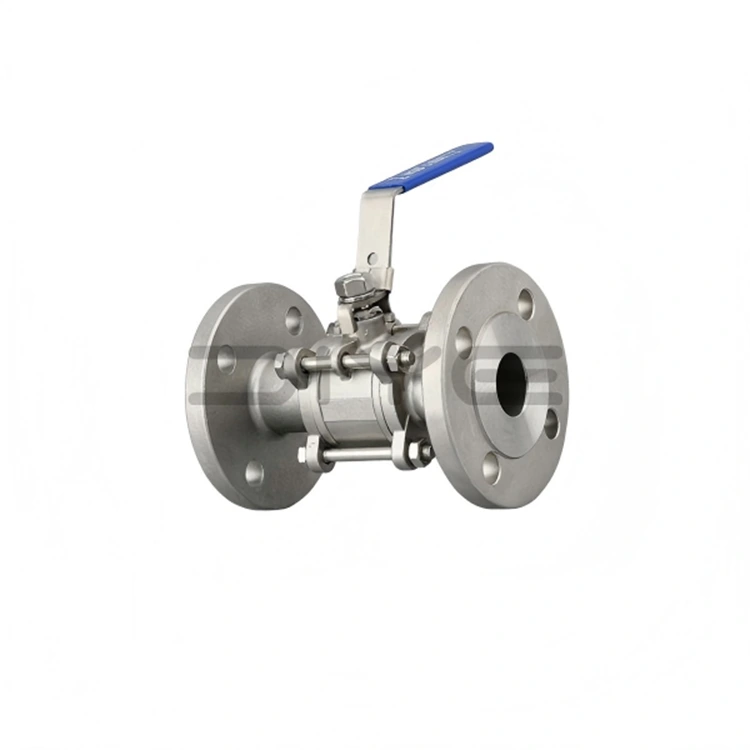

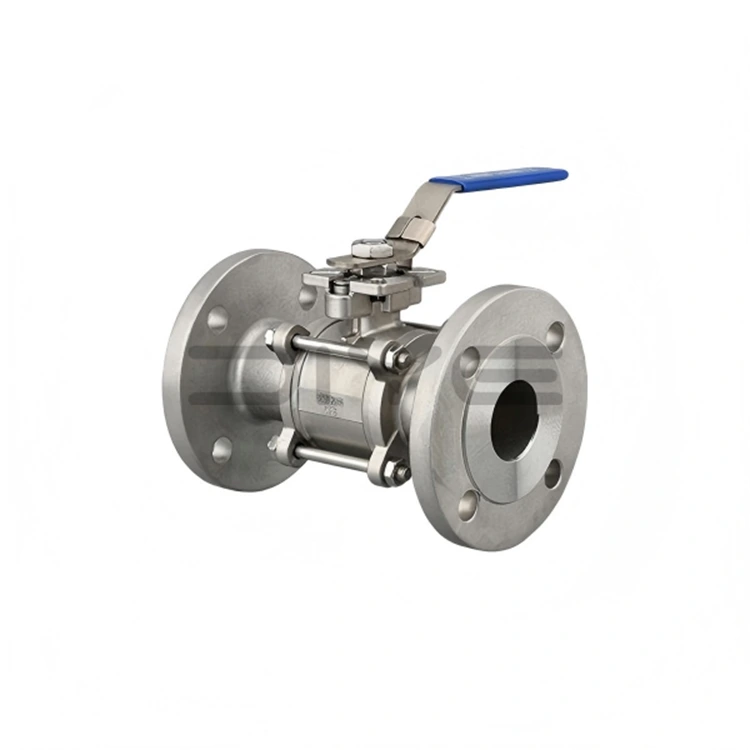

3 قطعة صمام الكرة شفة مع لوحة التركيب

تم تصميم الصمام الكروي ذو الحافة المكون من 3 قطع مع منصات التثبيت لتركيب المحرك المباشر والصيانة في الخط. يتكون الجسم الرئيسي من الفولاذ المقاوم للصدأ 304 أو 316L (يتوفر الفولاذ المصبوب لتطبيقات محددة)، ويتميز بهيكل جسم صمام ثلاثي القطع مثبت بمسامير وتصميم منصة عالية متوافق مع معايير ISO 5211. إنه يدعم التحكم الآلي الهوائي/الكهربائي ويتوافق مع معايير الحافة GB (المعيار الوطني الصيني)، ANSI (المعيار الأمريكي)، وDIN (المعيار الألماني). يضمن نظام مراقبة الجودة الشامل أداءً متسقًا عبر جميع دفعات الإنتاج.

المزايا الهيكلية الأساسية

1. هيكل قابل للفصل من ثلاث قطع

- يتكون من جسم الصمام الأيسر، وجسم الصمام الأيمن، وجسم الصمام الأوسط (بما في ذلك مجموعة النواة الكروية والساق)، ويتم تثبيتهما بمسامير.

- الصيانة عبر الإنترنت ممكنة دون تفكيك الصمام بالكامل من خط الأنابيب. ما عليك سوى فك البراغي وإزالة جسم الصمام الأوسط وإزالة قلب الكرة والأختام والمكونات الداخلية الأخرى بسرعة لسهولة التنظيف والصيانة واستبدال الأجزاء الضعيفة.

- توزيع الضغط الموزع يعزز القوة الإجمالية لجسم الصمام، مما يجعله مناسبًا لتشغيل خطوط الأنابيب ذات الضغط المتوسط ​​والعالي ويمنع بشكل فعال تشوه جسم الصمام والتسرب.

- يقلل من وقت التوقف عن الصيانة ويقلل من تكاليف الصيانة، مما يجعله مناسبًا بشكل خاص لظروف التشغيل المعقدة التي تتطلب صيانة متكررة.

2. هيكل جذعي عالي المنصة متوافق مع معيار ISO 5211

- يتوافق التصميم العلوي المدمج عالي المنصة تمامًا مع معايير ISO 5211، مما يسمح بالتركيب المباشر للمشغلات الهوائية/الكهربائية دون دعم إضافي.

- يتميز الصمام الكروي ذو الحافة المكون من 3 قطع مع وسادة التثبيت بهيكل جذعي مثبت في الأسفل وتصميم ضغط التعبئة التلقائي الزنبركي ثنائي القرص، مما يعمل على تحسين أداء إغلاق الجذع ومنع طرد الجذع في حالة زيادة الضغط غير الطبيعي في غرفة الصمام، وبالتالي تعزيز السلامة التشغيلية.

- تم تجهيز بعض الطرز بجهاز مضاد للكهرباء الساكنة لإطلاق الكهرباء الساكنة بشكل فعال ومنع مخاطر السلامة الناجمة عن تراكم الكهرباء الساكنة، مما يجعلها مناسبة لتطبيقات الوسائط القابلة للاشتعال والانفجار.

- يدعم التحكم الآلي والتشغيل عن بعد، مما يحسن الكفاءة التشغيلية في إنتاج خط التجميع والسيناريوهات غير المراقبة.

المواصفات والمعايير

1. نطاق الحجم: DN10 – DN200 (1/4 بوصة – 8 بوصة)

2. معايير الحافة: GB (المشاريع الهندسية المحلية)، ANSI (سوق أمريكا الشمالية)، DIN (السوق الأوروبية)

3. مادة جسم الصمام: الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316L، الفولاذ المصبوب (قابل للتخصيص وفقًا لظروف التشغيل)

مواد الختم والأداء

1. بولي تترافلوروإيثيلين (PTFE): مقاومة قوية للتآكل، تأثير ختم ممتاز، نطاق درجة الحرارة -29 درجة مئوية إلى +150 درجة مئوية، تكلفة منخفضة، مناسبة لدرجة الحرارة العادية، الضغط، وظروف الوسائط الخالية من الجسيمات، الأكثر استخدامًا على نطاق واسع، ويمكن تحقيق إغلاق ثنائي الاتجاه بدون تسرب.

2. كبريتيد البولي فينيلين (PPL): صمام كروي ذو شفة 3 قطع مع وسادة تثبيت، مقاومة فائقة لدرجات الحرارة العالية ومقاومة التآكل، مقاومة لدرجة الحرارة تصل إلى -29 درجة مئوية إلى +300 درجة مئوية، مناسبة لدرجة الحرارة العالية، الضغط العالي، والوسائط التي تحتوي على جزيئات طفيفة، مناسبة للظروف الصناعية المعقدة مثل الصناعات البترولية والكيميائية، الختم المستقر، وعمر الخدمة الطويل.

3. البولي تيترافلوروإيثيلين المقوى (RPTFE): تم تحسينه وتعزيزه على أساس PTFE، فهو يجمع بين مقاومة التآكل ومقاومة التآكل، مما يجعله مناسبًا لمختلف ظروف التشغيل التقليدية والمعقدة إلى حد ما، مما يزيد من موثوقية الختم.

الخدمة والدعم

من خلال الاستفادة من أكثر من 10 سنوات من الخبرة في تصدير 3pc Flange Ball Valve مع منصات التثبيت، أنشأت DIYE VALVE فريقًا محترفًا لخدمة ما بعد البيع. عند تلقي استفسارات ما بعد البيع أو تقارير الأعطال، سوف نقوم بالرد في غضون 24 ساعة، واستكشاف الأخطاء وإصلاحها بسرعة وتوفير الحلول لضمان التشغيل الطبيعي لمعدات العملاء.

نحن نحتفظ بمخزون كبير من قطع الغيار الأصلية والمتوافقة (حلقات الختم، والمسامير، وسيقان الصمامات، وما إلى ذلك) للشحن السريع، وتلبية احتياجات الاستبدال للعملاء وتقليل خسائر التوقف عن العمل. كما نقدم أيضًا إرشادات فنية مجانية تغطي مواصفات التثبيت والصيانة اليومية واستكشاف الأخطاء وإصلاحها، ويمكننا تقديم الخدمات الفنية في الموقع بناءً على طلب العميل.

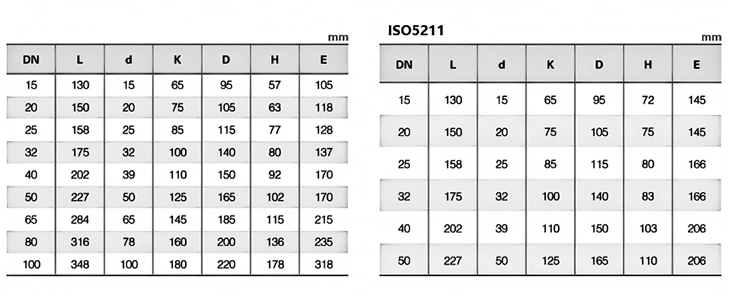

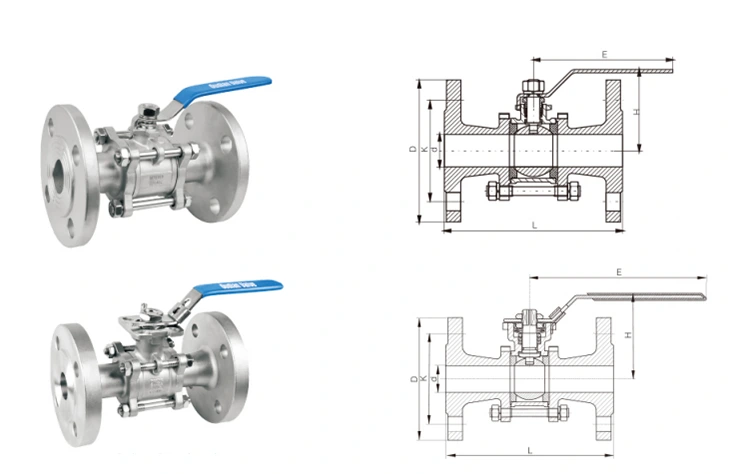

المعلمات التقنية

الأسئلة الشائعة

س: ما هي المعايير المتبعة لفحص الصمام الكروي ذو الحافة العالية المكون من ثلاث قطع؟ ما هي مؤشرات الأداء المضمونة للوفاء بالمعايير؟

ج: إن الصمام الكروي ذو الحافة العالية المكون من ثلاث قطع يتبع بدقة معايير GB/T-13927 وAPI 598 للفحص. قبل مغادرة المصنع، يخضع كل صمام لاختبارات ضغط صارمة (ضغط الماء وضغط الهواء)، واختبارات دقة الأبعاد، واختبارات أداء الختم، وفحص المظهر. تضمن هذه الاختبارات أن مؤشرات الأداء الأساسية مثل قدرة تحمل الضغط، وأداء الختم، ودقة الأبعاد تلبي المعايير، ويمنع منعًا باتًا مغادرة المنتجات غير المؤهلة للمصنع.

س: هل يمكنني شراء الملحقات المناسبة بسرعة في حالة تلف حلقة الختم للصمام الكروي ذو الحافة العالية المكون من ثلاث قطع؟

ج: نعم. باعتبارها الشركة المصنعة المصدر، تحتفظ Diye بمخزون طويل الأجل من حلقات الختم الأصلية المتوافقة والملحقات المختلفة (مثل البراغي وسيقان الصمامات). يمكننا تسليم البضائع بسرعة لتلبية احتياجات استبدال الملحقات الخاصة بك، وتقليل خسائر وقت توقف المعدات، وتوفير إرشادات فنية مجانية حول الاستبدال لضمان الاستبدال السلس والفعال.

س: ما هي المواد الرئيسية الاختيارية لجسم الصمام، وقلب الكرة، وساق الصمام للصمام الكروي ذي الحافة العالية ذو المنصة العالية المكون من ثلاث قطع؟ كيفية اختيار المادة؟

ج: تشمل المواد الرئيسية الاختيارية الأساسية ثلاثة أنواع: الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316L، والفولاذ الكربوني. مرجع الاختيار هو كما يلي: ① 304 الفولاذ المقاوم للصدأ: مناسب للمياه التقليدية والنفط والغاز وظروف العمل غير القوية للتآكل الحمضي الضعيف، مع أداء متميز من حيث التكلفة، ومناسب لخطوط الأنابيب الصناعية والمدنية العادية؛ ② الفولاذ المقاوم للصدأ 316L: مضاف إليه عنصر الموليبدينوم، الذي يتمتع بمقاومة أقوى للتآكل ومقاومة الأكسدة، ومناسب لظروف العمل المعقدة مثل القاعدة الحمضية القوية، ومياه البحر، والمذيبات الكيميائية، ومناسب للسيناريوهات المتطورة مثل البترول والمستحضرات الصيدلانية؛ ③ الفولاذ الكربوني: قوة هيكلية عالية وأداء ممتاز لتحمل الضغط، ومناسب لظروف العمل ذات الضغط العالي وغير القابلة للتآكل وسيناريوهات الحمل الثقيل. يتم إنتاج جميع المواد بواسطة مصنع Diye الأصلي ويمكن تخصيصها وفقًا للاحتياجات.
