DIN صمامات فحص ذات حواف متأرجحة

صمامات الرجوع ذات الحواف المتأرجحة DIYE DIN هي صمامات أوتوماتيكية مصممة بدقة وتتوافق تمامًا مع المعايير الألمانية الأساسية، بما في ذلك DIN 3356 وDIN 3202 وDIN EN 1092-1. تعمل الصمامات بشكل مستقل بناءً على ضغط الوسط، ولا تتطلب أي مشغلات خارجية. إنها توفر آلية موثوقة لا تحتاج إلى صيانة وتمنع العواقب الكارثية الناجمة عن التدفق العكسي، وتحمي البنية التحتية الحيوية لخطوط الأنابيب.

مبدأ العمل والوظائف الرئيسية

1. التشغيل التلقائي

يفتح قرص صمام صمامات عدم الرجوع ذات الحواف المتأرجحة DIN بحرية تحت ضغط وسط التدفق الأمامي؛ عندما يتوقف النظام، أو ينخفض ​​الضغط، أو يواجه ميلًا للتدفق العكسي، يغلق قرص الصمام على الفور تحت وزنه وضغط التدفق الخلفي.

2. وظائف الحماية الأساسية

- منع التدفق العكسي: يشكل ختمًا محكمًا، ويمنع التدفق العكسي للوسط.

- تخفيف المطرقة المائية: تمتص الصدمات الهيدروليكية، مما يقلل الضغط على خطوط الأنابيب والمعدات بشكل كبير.

- حماية النظام: يحمي المضخات والضواغط وأوعية الضغط والمبادلات الحرارية من التلف الناتج عن صدمات الضغط العكسي.

ميزات التصميم والمعايير الفنية

1 طريقة الاتصال والمعايير

يستخدم وصلات الحافة القياسية DIN، مما يبسط عملية التركيب والصيانة؛ يتوافق الطول الهيكلي بشكل صارم مع معيار DIN 3202.

2 قابلية التطبيق على نطاق واسع وتعدد الاستخدامات

تغطي صمامات عدم الرجوع ذات الحواف المتأرجحة DIN النطاق الكامل للأقطار من DN15 إلى DN1000؛ تشمل تقييمات الضغط PN10، وPN16، وPN25، وPN40، وPN63، وPN100، مما يلبي الاحتياجات المتنوعة لشبكات الأنابيب ذات الضغط المنخفض إلى أنظمة العمليات الصناعية ذات الضغط العالي.

3 هيكل متفوقة

تعمل قنوات التدفق المصممة بعناية على تقليل فقدان الضغط؛ تضمن أسطح الختم عالية الدقة إغلاقًا محكمًا وموثوقًا حتى في ظل تقلبات الضغط وظروف الوسائط المتنوعة.

4. توافق الوسائط

مناسب للمياه والبخار والمنتجات البترولية ومختلف الوسائط الحمضية والقلوية والمسببة للتآكل.

سيناريوهات التطبيق وتغطية السوق

تعد صمامات الرجوع ذات الحواف المتأرجحة DIN الخاصة بنا المنتج المفضل لأنظمة الأنابيب القياسية الألمانية في أوروبا والعالم، مما يضمن التحكم المستقر في التدفق أحادي الاتجاه في العديد من الصناعات الصعبة، بما في ذلك:

1. صناعة البتروكيماويات والكيماويات

2. صناعة توليد الطاقة (الطاقة الحرارية والنووية)

3. صناعة المعادن والتعدين

4. صناعة إمدادات المياه والصرف الصحي البلدية

5. هندسة التدفئة والتهوية وتكييف الهواء والغاز والهندسة البحرية

6. المشاريع الهندسية التصديرية القياسية الأوروبية الدولية

التصنيع وضمان الجودة

1. المؤهلات والخبرة المهنية: من خلال الاستفادة من الخبرة الصناعية العميقة، تحقق DIYE VALVE إنتاجًا ضخمًا لجميع مواصفات صمامات الفحص DIN، مما يضمن جودة مستقرة وموثوقة.

2. التوافق مع المعايير الموثوقة: كل صمام يستخدم مواد قياسية ألمانية، وعمليات تشكيل دقيقة، ويخضع لاختبارات ضغط صارمة.

3. ضمان النزاهة: نحن نقدم تقارير اختبار المواد الكاملة (MTR) وبيانات اختبار ضغط المصنع لكل طلب، مما يضمن إمكانية التتبع الكامل والامتثال طوال العملية بأكملها.

4. الحلول المخصصة: بالإضافة إلى المنتجات القياسية، نحن نقدم بشكل احترافي خدمات صمامات مخصصة باستخدام مواد خاصة وأحجام غير قياسية، ونقدم حلول توريد شاملة للمشاريع الهندسية الأوروبية والدولية المعقدة.

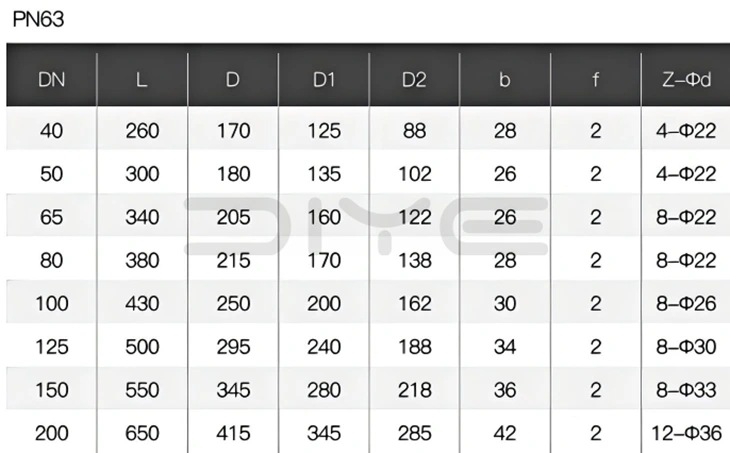

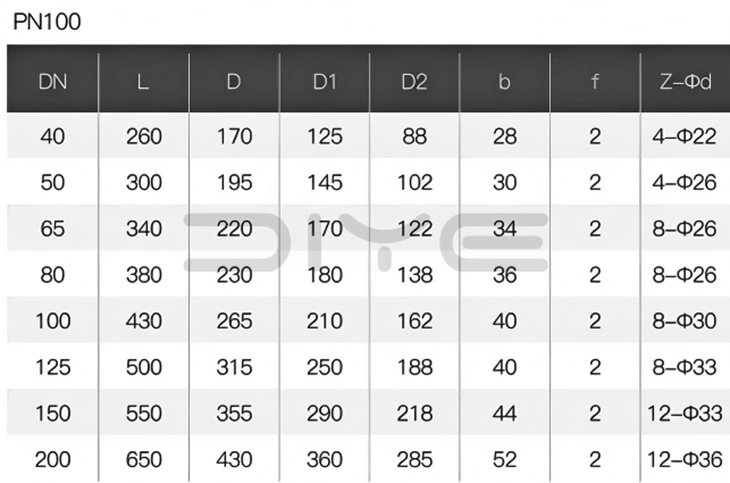

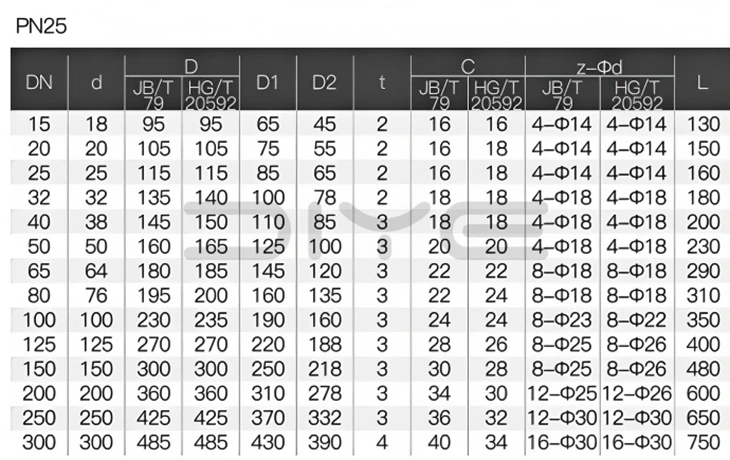

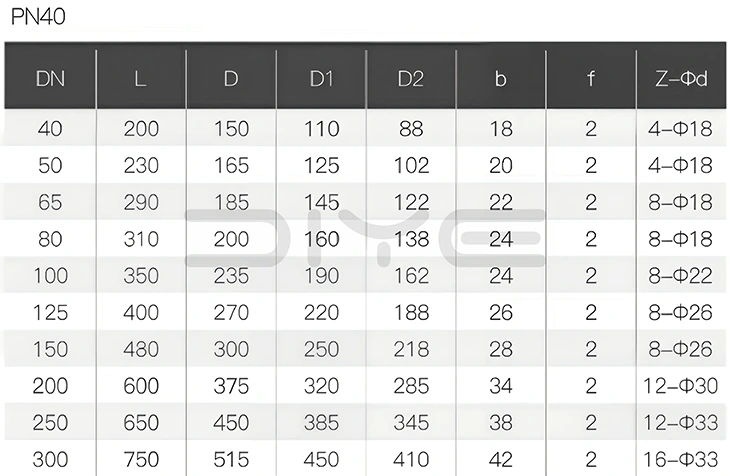

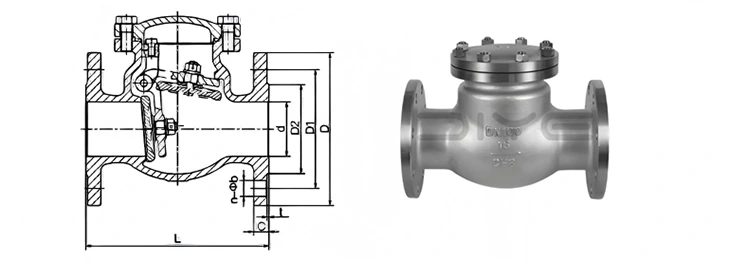

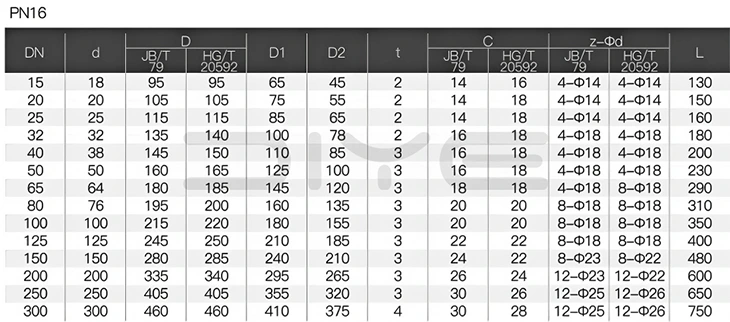

الرسومات الفنية

التعليمات

س: ما هي المعايير الأساسية التي تتوافق معها صمامات الفحص ذات الحواف المتأرجحة DIN؟

ج: إنها تتبع بشكل أساسي DIN 3205، وDIN 3206، وDIN 3207، وDIN 3351، وDIN 3352. بالنسبة لتوصيل الحافة، فإنها تطبق DIN EN 1090 / DIN EN 1091 / DIN EN 1092، مما يضمن المطابقة المثالية وقابلية التبادل مع خطوط الأنابيب والفلنجات والحشيات القياسية الألمانية.

س:ما الذي يجب ملاحظته عند تركيب صمام فحص ذو حواف؟

ج: قم بتأكيد سهم اتجاه التدفق على جسم الصمام وتثبيته بدقة وفقًا لاتجاه التدفق المتوسط. سيؤدي تثبيته بشكل عكسي إلى انسداد كامل للتدفق وفقدان وظيفة الفحص.

س: لماذا يوجد دائمًا ضوضاء واهتزاز غير طبيعي في صمام الفحص ذو الحواف؟

ج: يحدث هذا في الغالب بسبب التثبيت بالقرب من الكوع، أو سرعة التدفق المفرطة، أو تأثير قرص الصمام على التوقف. يوصى بزيادة قسم الأنبوب المستقيم، أو التبديل إلى هيكل الإغلاق البطيء، أو ضبط سرعة تدفق خط الأنابيب.

س: هل يمكنك توفير مجموعة كاملة من صمامات فحص DIN القياسية الألمانية؟

ج: كشركة مصنعة مصدر، تقوم شركة Diye بتصنيع صمامات عدم الرجوع ذات الحواف المتأرجحة DIN بجميع الأحجام. نحن نقوم بإجراء التصنيع واختبار الضغط ووضع العلامات بشكل صارم وفقًا للمعايير الألمانية. يمكننا تقديم مجموعة كاملة من تقارير المواد وبيانات اختبار ضغط المصنع، ودعم تخصيص الكوادر الخاصة والمواد الخاصة.
