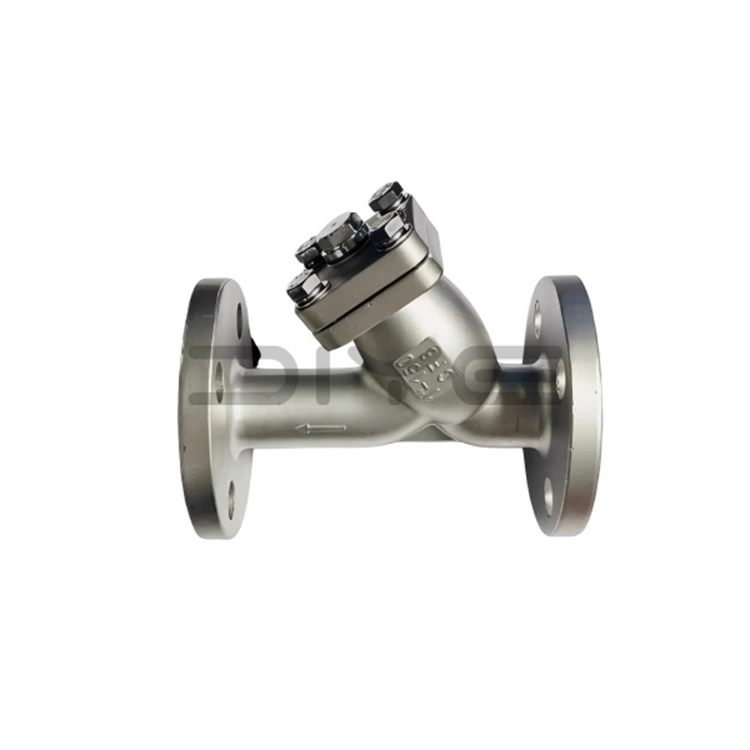

مصفاة على شكل حرف Y من الفولاذ المقاوم للصدأ ANSI 150LB ذات حواف لترشيح موثوق لخطوط الأنابيب

في أنظمة الأنابيب الصناعية، تعد حماية الصمامات والمضخات والعدادات وغيرها من المعدات من الجزيئات الصلبة غير المرغوب فيها جزءًا مهمًا من الحفاظ على التشغيل المستقر. أمصفاة Yيوفر حل ترشيح ميكانيكي بسيط وفعال عن طريق إزالة الحطام من وسائط المعالجة قبل أن يصل إلى المعدات الحساسة.

المصفاة Y ذات حواف من الفولاذ المقاوم للصدأ ANSI 150LBمنDIYEتم تصميمه لتطبيقات خطوط الأنابيب الصناعية التي تتطلب مقاومة للتآكل، وترشيح موثوق، وصيانة مريحة. مع هيكل من الفولاذ المقاوم للصدأ ووصلة ذات حواف ANSI 150LB، فإنه يوفر حلاً عمليًا لحماية الأنابيب ومعدات المعالجة في مجموعة واسعة من أنظمة معالجة السوائل.

ما هي مصفاة Y ذات حواف؟

المصفاة على شكل Y عبارة عن جهاز ترشيح على الخط بجسم مميز على شكل Y. إنها تستخدم شاشة مثقوبة أو شبكية قابلة للإزالة لالتقاط المواد الصلبة العالقة والشوائب الميكانيكية من الوسائط المتدفقة.

على عكس ترتيبات الترشيح المؤقتة، يمكن أن تظل مصفاة خط الأنابيب المختارة بشكل صحيح مثبتة كجزء من نظام الأنابيب الدائم. عندما تتراكم الحطام على شاشة الفلتر، يمكن لموظفي الصيانة إزالة غطاء المصفاة وتنظيف الشاشة أو استبدالها دون استبدال الصمام أو مكون الأنابيب بالكامل.

وهذا يجعل المصفاة Y مفيدة بشكل خاص في المراحل الأولية للمعدات التي قد تتأثر بالجسيمات، بما في ذلك صمامات التحكم والمضخات وأجهزة قياس التدفق والمبادلات الحرارية والمكونات الدقيقة الأخرى.

لماذا تختار الفولاذ المقاوم للصدأ لمصفاة على شكل حرف Y؟

يعد اختيار المواد أحد الاعتبارات المهمة عند اختيار مصفاة خط الأنابيب. يستخدم الفولاذ المقاوم للصدأ على نطاق واسع في تطبيقات معالجة السوائل الصناعية بسبب مقاومته للتآكل ومتانته الميكانيكية.

المصفاة Y من الفولاذ المقاوم للصدأ DIYEمناسب للتطبيقات التي يتطلب فيها نظام الأنابيب مادة أكثر مقاومة للتآكل من خيارات الفولاذ الكربوني القياسية.

تشمل المزايا الرئيسية لمصفاة Y المصنوعة من الفولاذ المقاوم للصدأ ما يلي:

• مقاومة جيدة للتآكل لبيئات السوائل الصعبة
• بناء قوي ومتين لأنظمة الأنابيب الصناعية
• مناسب لمجموعة واسعة من تطبيقات السوائل والغاز، مع مراعاة توافق الوسائط
• سهولة الوصول إلى شاشة الفلتر الداخلية للتنظيف والصيانة
• مناسبة للتكامل في أنظمة الأنابيب الصناعية ذات الحواف

وصلة ذات حواف ANSI 150LB للأنابيب الصناعية

تعد طريقة الاتصال عاملاً مهمًا آخر عند اختيار مصفاة خط الأنابيب. التصميم ذو حواف ANSI 150LBيسمح بدمج المصفاة في أنظمة الأنابيب ذات الحواف المتوافقة.

بالمقارنة مع الوصلات الملولبة، يُفضل التركيب ذو الحواف عادةً لخطوط الأنابيب الصناعية الكبيرة أو التطبيقات التي قد تتطلب فحص وصيانة المعدات بشكل منتظم. تسمح وصلات الحافة المثبتة بمسامير أيضًا بإزالة المصفاة من خط الأنابيب عندما تحتاج الشاشة الداخلية إلى الفحص أو الصيانة.

عند اختيار مصفاة Y ذات حواف، يجب على المهندسين التأكد من الحجم الاسمي المطلوب، وفئة الضغط، ومعيار الحافة، والأبعاد وجهاً لوجه، ومتطلبات الحشية، والتوافق مع نظام الأنابيب الحالي.

كيف تحمي المصفاة Y المعدات النهائية؟

أثناء التشغيل العادي، يدخل سائل المعالجة إلى المصفاة Y ويمر عبر شاشة الفلتر الداخلية. يتم الاحتفاظ بالجزيئات الصلبة الأكبر من فتحة الشاشة المحددة داخل حجرة المصفاة، بينما يستمر السائل المفلتر في اتجاه مجرى النهر.

يمكن أن تساعد عملية الترشيح في تقليل خطر دخول الجزيئات إلى المعدات الحساسة. يكون هذا مفيدًا بشكل خاص عندما يحتوي النظام النهائي على مكونات ذات ممرات ضيقة، أو أجزاء متحركة، أو أسطح مانعة للتسرب دقيقة.

تشمل الملوثات النموذجية التي يمكن التقاطها ما يلي:

• مقياس الأنابيب
• جزيئات الصدأ
• حطام اللحام
• الرمل والجزيئات الصلبة الأخرى
• دخول مادة غريبة أثناء التثبيت أو الصيانة

يعتمد أداء الترشيح الفعلي على مادة الشاشة المحددة، وحجم الشبكة أو الثقب، وخصائص السائل، ومعدل التدفق، وظروف التشغيل.

سهولة الصيانة مع شاشة الفلتر القابلة للإزالة

إحدى المزايا الرئيسية لمصفاة Y هي هيكل الصيانة البسيط نسبيًا. ومع تراكم الجزيئات على شاشة الفلتر، قد يزيد انخفاض الضغط عبر المصفاة. يساعد الفحص المنتظم في تحديد متى يلزم التنظيف أو استبدال الشاشة.

يمكن فتح غطاء المصفاة أثناء الصيانة المجدولة، مما يسمح للموظفين بإزالة الشاشة الداخلية، وتنظيف الحطام المتراكم، وفحص المكون، وإعادة تثبيت الشاشة أو استبدالها حسب الضرورة.

بالنسبة للمستخدمين الصناعيين، يمكن أن تساعد عملية الصيانة المباشرة هذه في تقليل وقت التوقف غير الضروري والحفاظ على تشغيل نظام الترشيح بفعالية.

تطبيقات مصفاة Y ذات حواف من الفولاذ المقاوم للصدأ

DIYEمصفاة Y ذات حواف من الفولاذ المقاوم للصدأ ANSI 150LBيمكن استخدامه في أنظمة معالجة السوائل الصناعية المختلفة، اعتمادًا على المادة المحددة ومعدل الضغط ونطاق درجة الحرارة وتوافق الوسائط.

تشمل التطبيقات الشائعة ما يلي:

• معالجة المياه وأنظمة إمدادات المياه
• الأنابيب العملية الصناعية
• أنظمة المعالجة الكيميائية
• تطبيقات البتروكيماويات والنفط والغاز
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ومياه التبريد
• أنظمة أنابيب البخار والمرافق
• حماية مدخل المضخة
• حماية المعدات الصناعية

بالنسبة لتطبيقات محددة، يجب على المستخدمين التأكد من وسط العملية وظروف التشغيل باستخدام DIYE قبل تحديد تكوين المصفاة المناسب.

العوامل الرئيسية عند اختيار مصفاة Y

يتطلب اختيار المصفاة المناسبة على شكل حرف Y أكثر من مجرد مطابقة حجم الأنبوب. يجب على فرق الهندسة والمشتريات مراعاة عدة عوامل قبل تقديم الطلب.

DIYE: مورد مكونات الصمامات الصناعية وخطوط الأنابيب

DIYEيركز على تطوير وتصنيع الصمامات الصناعية ومكونات التحكم في السوائل لتطبيقات الأنابيب المختلفة. من خلال الجمع بين المواد المناسبة وتكوينات الاتصال وعمليات التصنيع، توفر DIYE حلول الصمامات وخطوط الأنابيب للعملاء الصناعيين والمشاريع الهندسية.

المصفاة Y ذات حواف من الفولاذ المقاوم للصدأ ANSI 150LBيعد أحد الحلول المتاحة للعملاء الذين يتطلعون إلى حماية المعدات النهائية مع الحفاظ على نظام ترشيح عملي وقابل للخدمة لخطوط الأنابيب.

بالنسبة لمشاريع تصنيع المعدات الأصلية والتطبيقات الهندسية وشراء الصمامات الصناعية، يمكن لـ DIYE توفير معلومات المنتج والدعم الفني بناءً على حجم خط الأنابيب ومعدل الضغط ومعيار الاتصال ووسط المعالجة ودرجة الحرارة ومتطلبات التشغيل الأخرى.

تبدأ عملية ترشيح خطوط الأنابيب الموثوقة باستخدام المصفاة اليمنى على شكل حرف Y

يمكن لمصفاة Y المختارة بشكل صحيح أن تلعب دورًا مهمًا في حماية المعدات النهائية والحفاظ على نظافة نظام الأنابيب الصناعية. إن الجمع بين هيكل الفولاذ المقاوم للصدأ والوصلة ذات الحواف ANSI 150LB وشاشة الترشيح القابلة للإزالة يجعل مصفاة DIYE Y خيارًا عمليًا لمجموعة متنوعة من التطبيقات الصناعية.

هل تبحث عن مصفاة Y من الفولاذ المقاوم للصدأ لمشروع الأنابيب الصناعية الخاص بك؟ اتصل بـ DIYE وأخبرها بحجم الأنبوب ومعدل الضغط ومعيار الاتصال ومتطلبات التطبيق للحصول على التكوين المناسب.
