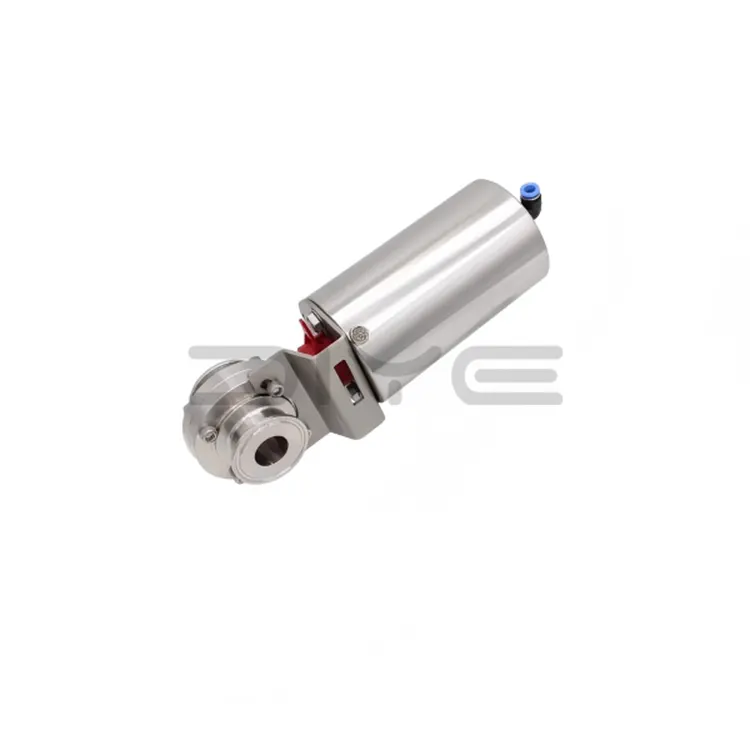

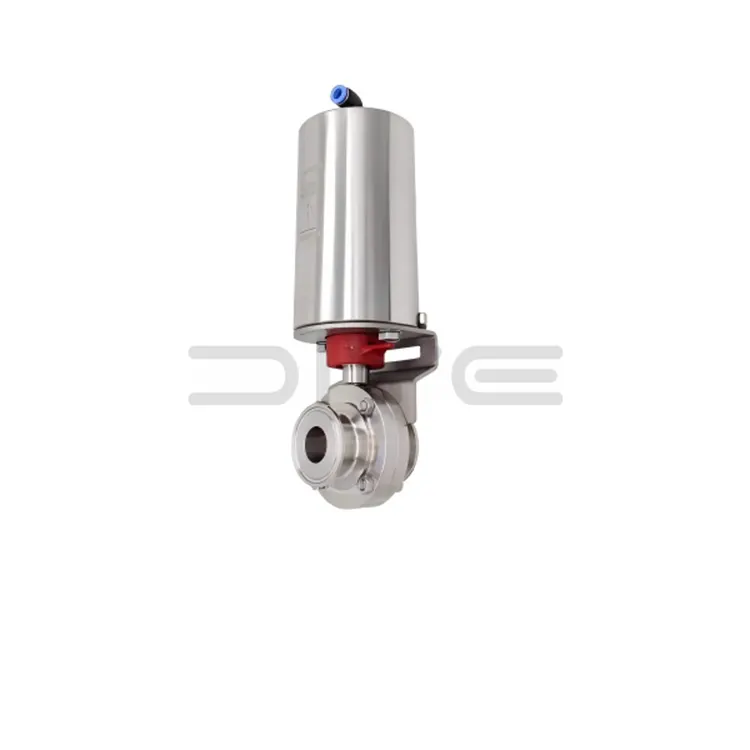

تعمل بالهواء المضغوط صمام الفراشة الصحية

تم تطوير وتصنيع صمام الفراشة الصحية الذي يعمل بالهواء المضغوط DIYE VALVE بشكل مستقل من قبل مصنعنا. وهو مكون تحكم أساسي عالي الأداء لسيناريوهات الإنتاج الآلي في أنظمة أنابيب السوائل الصحية. صُنع هذا المنتج في الصين، وهو يلتزم بمعايير مراقبة الجودة الصارمة، ويدمج تكنولوجيا التحكم الهوائي المتقدمة والتصميم الهيكلي الصحي، ويلبي متطلبات النظافة الصارمة للصناعات الغذائية والمشروبات والأدوية والبيولوجية.

يستخدم الصمام مشغلًا هوائيًا كمصدر طاقة أساسي، وهو متوافق تمامًا مع جسم صمام الفراشة الصحي. فهو يتيح فتح وإغلاق الوسائط بشكل سريع وعن بعد وآلي، مما يحسن كفاءة تشغيل خطوط الأنابيب واستقرارها. يمنع هيكلها الخالي من الزوايا الميتة بقايا الوسائط ونمو البكتيريا، ويضمن الختم الموثوق عدم تسرب الوسائط، وتتكيف قدرتها على الاستجابة السريعة مع احتياجات التعديل الديناميكي لخطوط الإنتاج الآلية، وتتوافق تمامًا مع متطلبات CIP (التنظيف في المكان) وSIP (التعقيم في المكان) الخاصة بالصناعة الصحية.

مبدأ العمل الأساسي

يقوم المحرك الهوائي الخاص بصمام الفراشة الصحي الذي يعمل بالهواء المضغوط بتشغيل ساق الصمام لتدوير قرص الصمام، وبالتالي فتح وإغلاق الصمام. عندما يدخل الهواء إلى جانب واحد من المشغل، فإنه يدفع المكبس، مما يتسبب في دوران ساق الصمام، مما يكمل عملية الفتح والإغلاق. اعتمادًا على هيكل المشغل، فهو متوفر في وضعين: مزدوج الفعل وأحادي الفعل.

- مشغل مزدوج الفعل: يؤدي تناوب مدخل الهواء والعادم من كلا الجانبين إلى تحقيق دوران قرص الصمام للأمام والخلف. مناسب للسيناريوهات التي تتطلب فتحًا وإغلاقًا متكررًا، فهو يوفر تشغيلًا مستقرًا وقدرة قوية على التكيف.

- مشغل أحادي الفعل: يتم تشغيله عن طريق مدخل الهواء على جانب واحد، ويعتمد الجانب الآخر على قوة الزنبرك لإعادة الضبط التلقائي عند فشل إمداد الهواء. وهذا يضمن التشغيل الآمن لخط الأنابيب ويتجنب مخاطر السلامة المحتملة في حالة فشل نظام إمداد الهواء.

علاوة على ذلك، يمكن تعديل زاوية فتح وإغلاق الصمام بمرونة عبر المشغل. تدعم بعض النماذج التعديل بدون خطوات من 0° إلى 90°، مما يلبي كلاً من التحكم الأساسي في فتح وإغلاق خط الأنابيب واحتياجات تنظيم التدفق الدقيق، والتكيف مع سيناريوهات الإنتاج المختلفة.

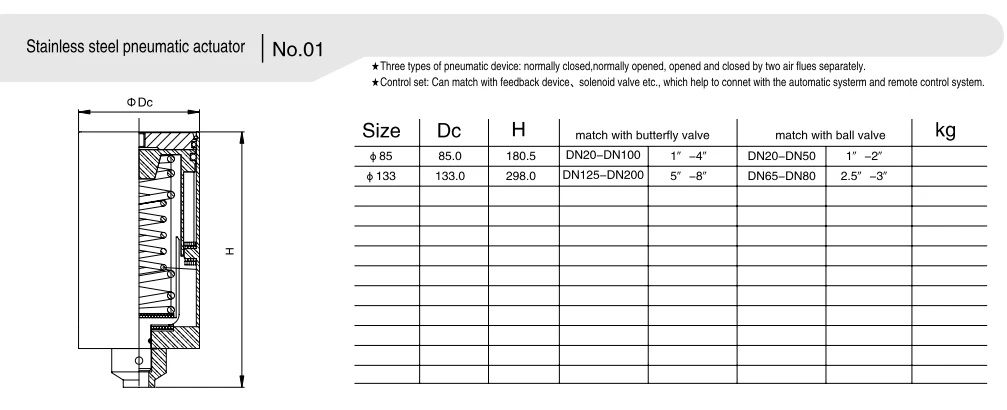

مشغلات هوائية وملحقاتها اختيارية

1. المحركات الهوائية الاختيارية

- مشغل أحادي الفعل: مزود بوظيفة إعادة ضبط الزنبرك، ويعود تلقائيًا إلى موضعه الأصلي عند فشل إمداد الهواء، مما يوفر حماية أمان عالية ومناسب للسيناريوهات ذات متطلبات السلامة العالية.

- مشغل مزدوج الفعل: يتم تشغيله بواسطة مصادر هواء مزدوجة، مما يوفر إجراءات فتح وإغلاق سلسة ومستقرة، ومتانة عالية. مناسبة لسيناريوهات التشغيل عالية التردد مثل خطوط الإنتاج المستمرة.

2. مطابقة الملحقات

- ثلاثي هوائي: يتكون من مرشح، وصمام تخفيض الضغط، وأداة التشحيم، ويقوم بتصفية الشوائب في مصدر الهواء، وتثبيت ضغط الهواء، وتشحيم المشغل، وإطالة عمر الخدمة، وضمان التشغيل المستقر للصمام.

- صمام الملف اللولبي: يتحكم في إمداد الهواء، مما يتيح فتح وإغلاق الصمام عن بعد، وتسهيل التكامل مع نظام التحكم المركزي وتعزيز الأتمتة.

- جهاز إرسال الموضع: يوفر تعليقات في الوقت الفعلي حول حالة فتح وإغلاق الصمام، مما يسمح بالمراقبة في الوقت الفعلي بواسطة نظام التحكم المركزي ويضمن عمليات إنتاج يمكن التحكم فيها.

- مفتاح الحد: يمنع تجاوز قرص الصمام، وتجنب الأضرار الميكانيكية وحماية هيكل الصمام.

- آلية عقارب الساعة: تستخدم للتشغيل اليدوي في حالات الطوارئ؛ يسمح بفتح وإغلاق الصمام حتى في حالة فشل إمداد الهواء، مما يضمن استمرارية الإنتاج.

حول صمام DIYE

باعتبارها شركة مصنعة وموردة محترفة لصمام الفراشة الصحية الذي يعمل بالهواء المضغوط المصنوع في الصين، تمتلك DIYE VALVE نظامًا كاملاً للبحث والتطوير والإنتاج والمبيعات وخدمة ما بعد البيع، ملتزمة بتوفير منتجات عالية الجودة وخدمة منتبهة للعملاء العالميين.

لدينا فريق متخصص في التجارة الخارجية والفني يجيد اللغة الإنجليزية والروسية والعربية ولغات أخرى، ويقدم الدعم عبر الإنترنت على مدار 24 ساعة للإجابة على الأسئلة المتعلقة باختيار المنتج والتركيب والتشغيل والصيانة، وتقديم كتيبات التثبيت والصيانة متعددة اللغات. ينفذ مصنعنا عملية فحص صارمة للجودة، ويتحكم بدقة في كل خطوة بدءًا من اختيار المواد الخام وحتى تسليم المنتج، مما يضمن أن كل صمام يلبي معايير الجودة العالية.

لحل تحديات شراء قطع الغيار التي يواجهها العملاء في الخارج، فإننا نقدم قطع الغيار شائعة الاستخدام مثل موانع التسرب والوحدات الثلاثية الهوائية وصمامات الملف اللولبي، مما يؤدي إلى تقصير الدورات اللوجستية بشكل كبير وتقليل تكاليف الشراء. نقدم أيضًا ضمانًا لمدة 12 شهرًا على وحدة الصمام بأكملها وضمانًا لمدة 6 أشهر على الأجزاء الضعيفة. خلال فترة الضمان، سيتم إصلاح الأعطال غير البشرية مجانًا، مما يضمن تجربة المستخدم للعملاء في الخارج بشكل شامل.

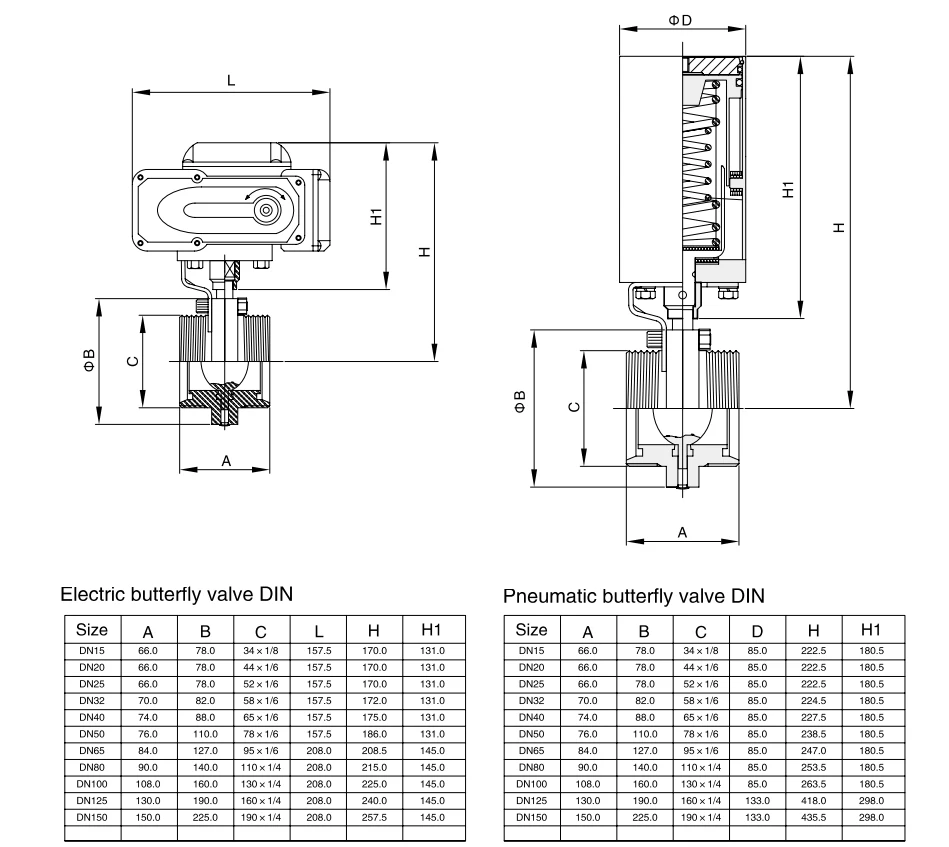

المعلمات التقنية

التعليمات

س: ما هي أنواع المحركات الهوائية المتوفرة لصمامات الفراشة الهوائية الصحية وكيفية اختيارها؟

ج: الأنواع السائدة هي مشغلات هوائية أحادية الفعل ومزدوجة الفعل، يتم اختيارها بناءً على متطلبات السلامة وتكرار التشغيل لظروف العمل: ① المحرك مزدوج الفعل: مدفوعًا بمصادر هواء مزدوجة، يفتح الصمام ويغلق بثبات مع استجابة سريعة، مناسب لظروف العمل الصحية التقليدية مع خطوط إنتاج أوتوماتيكية وعمليات عالية التردد، ويحتاج إلى أن يكون مجهزًا بمصدر هواء خارجي للتحكم في التشغيل والإيقاف؛ ② المشغل أحادي الفعل: مع هيكل عودة الزنبرك، مدفوعًا بإدخال الهواء على جانب واحد وإعادة ضبطه تلقائيًا (الفتح/الإغلاق) بعد فقدان الهواء، فهو يتمتع بأداء عالي في مجال السلامة والحماية، ومناسب لظروف العمل الصحية عالية المخاطر حيث يكون الوسط قابلاً للاشتعال وسامة ومسبب للتآكل، ويمكنه تجنب مخاطر سلامة خطوط الأنابيب بشكل فعال بعد فشل مصدر الهواء.

س: ما هي الملحقات اللازمة لصمامات الفراشة الهوائية الصحية؟ ما هي وظيفة الملحقات الأساسية؟

A4: أساسي إلزامي ج: الملحقات + الملحقات الاختيارية حسب الحاجة، الملحقات الأساسية ووظائفها هي: ① وحدة ثلاثية هوائية (مرشح + صمام تخفيض الضغط + جهاز رذاذ الزيت): إلزامي، يقوم بتصفية شوائب مصدر الهواء، وتثبيت ضغط إمداد الهواء، وتشحيم الأجزاء الداخلية من المحرك، وإطالة عمر خدمة المحرك؛ ② صمام الملف اللولبي: اختياري، يتحكم عن بعد في تشغيل وإيقاف مصدر الهواء، ويحقق فتح وإغلاق الصمام تلقائيًا ومركزيًا، وهو مناسب لربط نظام التحكم المركزي؛ ③ جهاز التغذية الراجعة للموضع: ردود فعل اختيارية في الوقت الفعلي لحالة فتح وإغلاق الصمام (فتح/إغلاق/محايد)، مما يسهل المراقبة عن بعد لتشغيل خط الأنابيب؛ ④ آلية العجلة اليدوية: اختيارية، يمكن تشغيل الصمام يدويًا عند فشل مصدر الهواء، وهو مناسب لظروف العمل الطارئة؛ ⑤ مفتاح الحد: اختياري، يمنع قرص الصمام من الدوران فوق الشوط ويحمي جسم الصمام والأختام.

س: ما هي متطلبات ضغط مصدر الهواء لصمامات الفراشة الهوائية الصحية؟ هل يمكن أن يتكيف مع مصدر الهواء غير القياسي في الموقع؟

ج: إن ضغط مصدر الهواء التكيفي التقليدي هو 0.4~0.8MPa، وهو ضغط الهواء القياسي الصناعي العام ومناسب لمعظم ظروف إمداد الهواء في الموقع؛ إذا كان مصدر الهواء في الموقع ذو ضغط غير قياسي (أقل من 0.4 ميجا باسكال أو أعلى من 0.8 ميجا باسكال)، فيمكن توفير مشغل هوائي متكيف مخصص، ويمكن تجهيز صمام تقليل الضغط/صمام معزز لضبط ضغط الهواء لضمان الفتح والإغلاق الطبيعي للصمام دون تحويل إضافي لنظام إمداد الهواء في الموقع.
