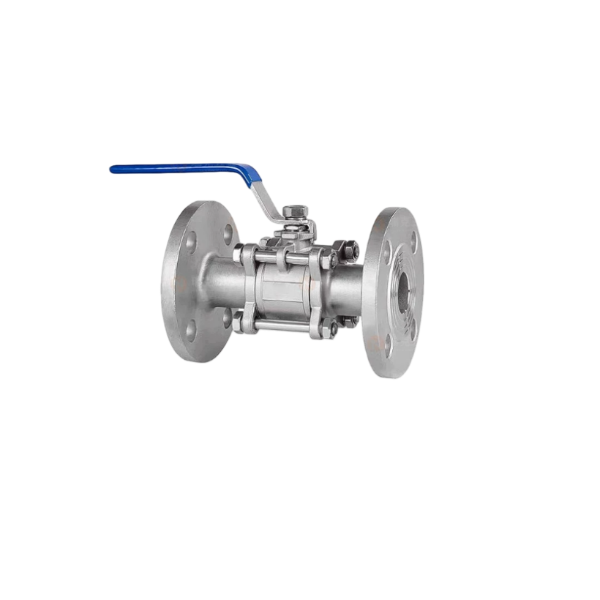

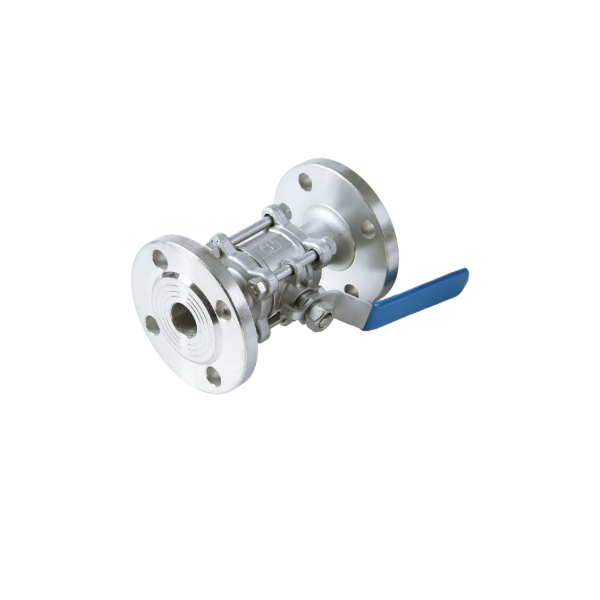

الفولاذ المقاوم للصدأ 3 قطعة صمام الكرة شفة

مقدمة المنتج

يتميز الصمام الكروي ذو الحواف المصنوعة من الفولاذ المقاوم للصدأ المكون من 3 قطع بجسم SS304/SS316L مُشكل باستخدام التصنيع باستخدام الحاسب الآلي. تتيح الأطراف ذات الحواف سهولة التجميع مع خطوط الأنابيب الصناعية. مزود بجذع مضاد للانفجار وختم مقعد PTFE، يقلل صمام المنفذ الكامل هذا من فقدان الضغط المتوسط. إنها تعتمد وسادة تثبيت قياسية ISO5211، متاحة للتشغيل اليدوي للرافعة، أو مزودة بمحركات هوائية وكهربائية للتحكم الآلي عن بعد. يتم تصديره على نطاق واسع لإغلاق السوائل في أنظمة أنابيب معالجة المواد الكيميائية ومعالجة المياه والنفط والغاز وتصنيع الأغذية.

مبدأ العمل

يتحكم الصمام الكروي ذو الحواف المكون من 3 قطع في تدفق السوائل عبر دوران الكرة بزاوية 90 درجة حول محور الجذع. يتم تشكيل التجويف من خلال الكرة. عندما تتم محاذاة التجويف مع اتجاه خط الأنابيب، يمر السائل بحرية. بعد الدوران بمقدار 90 درجة، يضغط الجانب الصلب من الكرة على المقعد لمنع التدفق. يحيط الجسم المنقسم المكون من ثلاث قطع بالكرة وأجزاء الختم. الجذع يدفع دوران الكرة. يؤدي الاتصال الوثيق بين الكرة والمقعد إلى إنشاء إحكام إغلاق الفقاعات لفتح أو إغلاق وسائط خطوط الأنابيب.

المزايا

1.يسمح البناء المقسم المكون من ثلاث قطع بالفحص المضمن واستبدال الختم دون إزالة الصمام بالكامل من خط الأنابيب، مما يقلل تكلفة الصيانة بشكل كبير.

2.توفر الوصلة ذات الحواف تصنيفًا عاليًا للضغط ومفاصل أنابيب مستقرة؛ يبقى الصمام ثابتًا أثناء تفكيك خط الأنابيب.

3.يوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ مقاومة رائعة للتآكل وعمر خدمة ممتدًا للوسائط المسببة للتآكل.

4.تصميم المنفذ الكامل يقلل من مقاومة التدفق ويمنع تراكم الرواسب.

5.أداء ختم موثوق به مع عزم دوران تشغيل منخفض؛ متوافق مع المحركات الأوتوماتيكية للتحكم عن بعد.

6.يضمن الهيكل المعياري إمكانية التبادل الجيد لقطع الغيار، وتلبية متطلبات الاعتماد لمشاريع التصدير الخارجية.

المعلمات التقنية

الأسئلة الشائعة

Q1: ما هي خيارات المواد المتاحة للصمام الكروي ذو الحواف ذو 3 قطع؟

ج: مادة الجسم القياسية هي الفولاذ المقاوم للصدأ SS304 وSS316L. الكرة والساق مصنوعان أيضًا من الفولاذ المقاوم للصدأ. مادة المقعد هي PTFE بشكل قياسي؛ PFA اختياري لظروف العمل القاسية المسببة للتآكل.

س2: ما هو نطاق الضغط ودرجة الحرارة الذي يمكن للصمام أن يعمل تحته؟

ج: ضغط العمل: PN16 / PN25 / Class150 / Class300 اختياري. يسمح مقعد PTFE بدرجة حرارة العمل من -20 درجة مئوية إلى 180 درجة مئوية. يعتمد النطاق الفعلي على اختيار الوسائط والختم.

س 3: هل يمكن تجهيز الصمام بمحركات هوائية أو كهربائية؟

ج: نعم. لقد تم بناؤه باستخدام منصة التركيب القياسية ISO5211. يمكن استبدال المقبض اليدوي بمحرك هوائي (أحادي الفعل/مزدوج الفعل) أو مشغل كهربائي للتحكم الآلي عن بعد.
