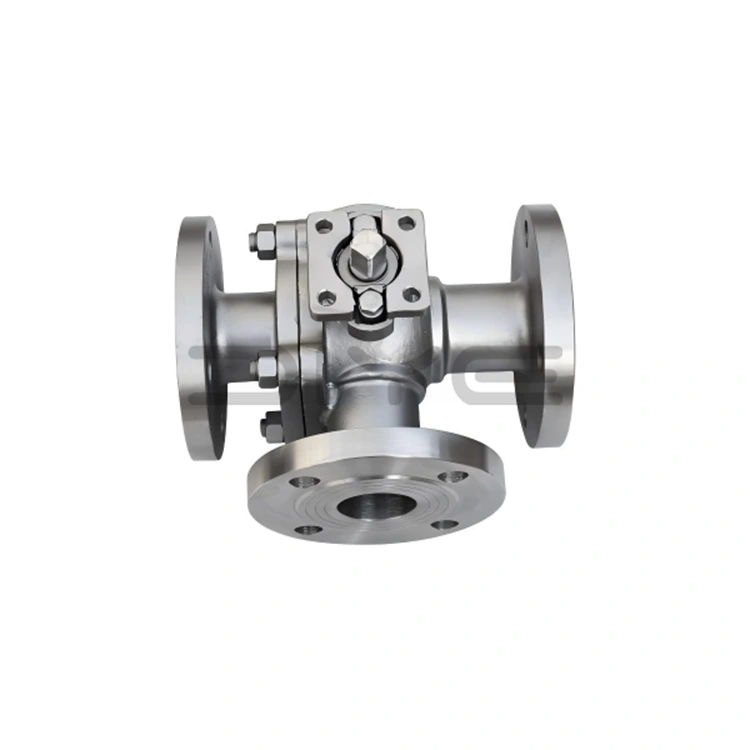

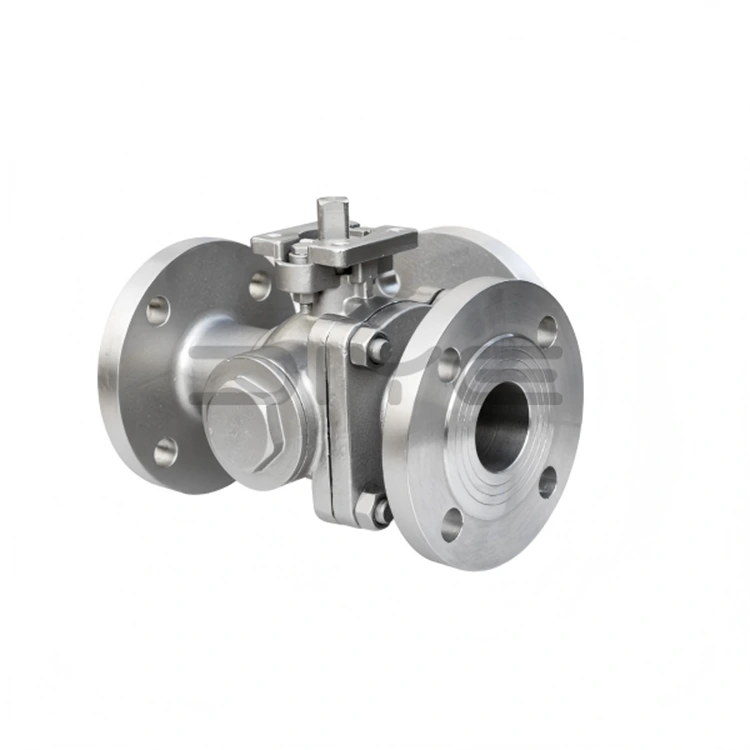

صمامات كروية ذات حواف من الفولاذ المقاوم للصدأ ذات 3 اتجاهات

DIYE VALVE الصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ ذات 3 اتجاهات هي صمامات صناعية عالية الأداء مصممة خصيصًا للتحكم في التدفق في خطوط الأنابيب المعقدة. وهي قابلة للتخصيص بدرجة كبيرة، ويمكنها تلبية الاحتياجات المتنوعة للسيناريوهات الصناعية المختلفة. تستخدم المنتجات تصميمًا هيكليًا علميًا، مدمجًا مع مواد عالية الجودة وعمليات تصنيع صارمة، وتستخدم على نطاق واسع في المجالات الكيميائية والبترولية وغيرها من المجالات الصناعية، مما يوفر حلولًا موثوقة لتحويل وسائط خطوط الأنابيب ودمجها وتبديلها.

المواد الأساسية وضمان الجودة

تم تصنيع الصمامات الكروية ذات الحواف الفولاذية المقاومة للصدأ ثلاثية الاتجاه بشكل أساسي من الفولاذ المقاوم للصدأ 304 أو 316L، وتتميز بمقاومة ممتازة للتآكل، ومقاومة درجات الحرارة العالية، ومقاومة الضغط، مما يجعلها قابلة للتكيف مع ظروف العمل القاسية المختلفة. الأختام مصنوعة من مواد عالية الجودة مثل البولي تترافلوروإيثيلين (PTFE) وPPL، والتي تم اختيارها بدقة وتتوافق مع المعايير الصناعية الدولية. يتم فحص جميع المواد المستخدمة في الإنتاج وفقًا لمعايير الصناعة مثل GB/T وAPI، كما تتوفر تقارير طيفية للمواد لضمان امتثال المواد وإمكانية تتبع الجودة.

قدرات التخصيص

لتلبية احتياجات المشاريع الهندسية المختلفة، يدعم DIYE VALVE التخصيص عند الطلب للصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ ثلاثية الاتجاهات. يمكن تخصيص الأحجام غير القياسية وقنوات التدفق الخاصة ومعايير الحافة المختلفة وفقًا لمتطلبات العملاء. يمكن أيضًا إنشاء قنوات تدفق مخصصة بناءً على رسومات العملاء لحل تحديات التحكم في التدفق الخاصة في خطوط الأنابيب المعقدة.

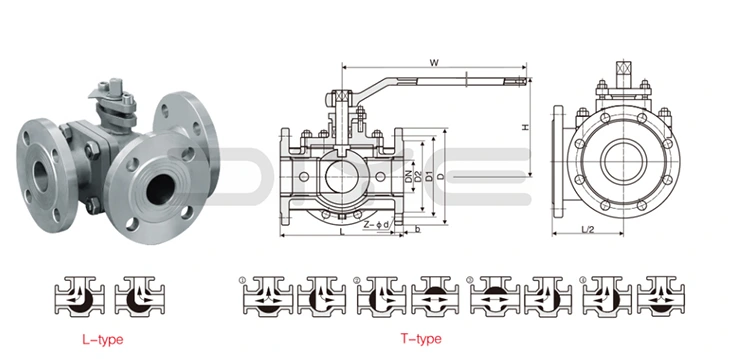

تفاصيل قناة التدفق LT

تنقسم LT (قناة التدفق) للصمامات الكروية ذات الحواف المصنوعة من الفولاذ المقاوم للصدأ DIYE VALVE بشكل أساسي إلى نوعين، كلاهما يستخدم هيكل فتح وإغلاق دوار بزاوية 90 درجة. تحديد موضع المقبض واضح، والتبديل سلس، والتشغيل مريح وموثوق، مما يلبي احتياجات التحكم المعقدة لخطوط الأنابيب الصناعية.

1. قناة التدفق من النوع L (LT-L)

يستخدم بشكل أساسي لتحويل الوسائط أو التبديل أحادي الاتجاه. يتميز قلب الكرة بتصميم على شكل حرف L من خلال الفتحة، مما يتيح التحكم في السوائل "مدخل واحد، مخرجان" أو "مدخلان، مخرج واحد". يؤدي دوران المقبض بمقدار 90 درجة إلى تغيير اتجاه تدفق الوسائط بسرعة، دون ترك أي بقايا للوسائط، مما يقلل من مقاومة التدفق، ويحسن كفاءة تشغيل خط الأنابيب.

السيناريوهات القابلة للتطبيق: مناسبة لتحويل وسيط واحد إلى خطي أنابيب مختلفين، أو دمج وسيلتين في خط أنابيب واحد (يحظر الدمج المتزامن لتجنب التلوث المتبادل)، مثل تفرع خطوط الأنابيب وتوزيع الوسائط في الإنتاج الصناعي.

2. قناة التدفق من النوع T (LT-T)

يُستخدم بشكل أساسي لدمج الوسائط أو تحويلها أو التبديل ثنائي الاتجاه. يتميز قلب الكرة بتصميم على شكل حرف T من خلال الفتحة، مما يتيح التحكم بمرونة "مدخل واحد، مخرجين"، "مدخلين، مخرج واحد"، أو "مدخلين، مخرجين". إن التبديل السلس والختم المحكم والتسليم المتزامن لوسائطين متوافقتين يجعلها مناسبة للتحكم في التدفق متعدد الاتجاهات في خطوط الأنابيب المعقدة.

السيناريوهات القابلة للتطبيق: مناسبة لتبديل الوسائط متعددة الاتجاهات في خطوط الأنابيب المعقدة، مثل خلط الوسائط وعكس خطوط الأنابيب في الصناعات الكيميائية والبترولية.

مزايا التعاون

باعتبارها الشركة المصنعة المصدر، تمتلك DIYE VALVE مخزونًا وافرًا وأوقات تسليم مستقرة، والتي يمكن أن تلبي احتياجات طلبات التجارة الخارجية، وتخزين الموزع، ودعم المشاريع الهندسية الكبيرة والمتوسطة الحجم؛ يوفر مجموعة كاملة من مستندات التصدير وتقارير التفتيش لضمان التخليص الجمركي السلس؛ يمكن أن تتمتع المشتريات بالجملة بخصومات متدرجة؛ وهي مجهزة بفريق فني محترف وخدمة ما بعد البيع شاملة، ويمكنها تزويد العملاء بالدعم الفني واستشارة الحلول في أي وقت لتحقيق المنفعة المتبادلة والنتائج المربحة للجانبين.

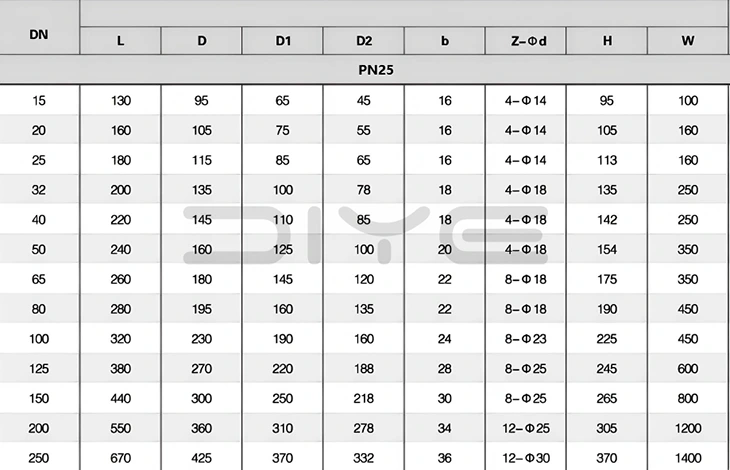

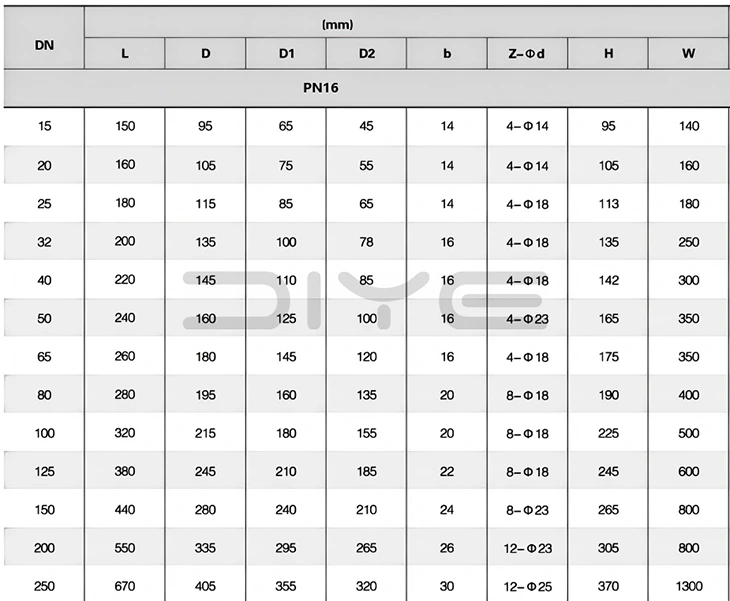

المعلمات التقنية

التعليمات

س: ما هي الاختلافات التقنية الأساسية بين أنماط التدفق من النوع L (LT-L) والنوع T (LT-T) للصمام الكروي ذي الحواف المصنوعة من الفولاذ المقاوم للصدأ ثلاثي الاتجاهات؟ كيفية الاختيار؟

ج: يكمن الاختلاف الأساسي في وظيفة التدفق والسيناريوهات القابلة للتطبيق:

1. نمط التدفق من النوع L (LT-L): يتميز قلب الكرة بفتحة على شكل حرف L. يمكنها فقط تحقيق التبديل في اتجاه واحد لـ "مدخل واحد، مخرجان" أو "مدخلان، مخرج واحد". لا يمكن دمج وسيلتين في وقت واحد (لتجنب التلوث المتبادل). إنه يوفر مقاومة منخفضة للتدفق ولا توجد بقايا متبقية، مما يجعله مثاليًا لسيناريوهات التحويل/التقاء البسيطة مثل تفرع خطوط الأنابيب وتوزيع الوسائط.

2. نمط التدفق من النوع T (LT-T): يتميز قلب الكرة بفتحة على شكل حرف T. إنه يسمح بالتبديل المرن ثنائي الاتجاه لـ "مدخل واحد، مخرجان"، "مدخلان، مخرج واحد"، أو "مدخلان، مخرجان". يمكنه دمج وسطين متوافقين في وقت واحد، مما يجعله مناسبًا لتبديل الوسائط متعددة الاتجاهات وخلطها في خطوط الأنابيب المعقدة مثل تلك الموجودة في الصناعات الكيميائية والبترولية.

قلب التحديد: اختر النوع L للتحويل البسيط؛ اختر نوع T للالتقاء المعقد والتبديل متعدد الاتجاهات.

س: ما هي المتطلبات الفنية للتبديل بين نمطي التدفق؟ هل هناك إمكانية التشويش أو توجيه المتوسطة؟

ج: متطلبات التبديل الفنية: بالنسبة لكلا النوعين، يجب تدوير المقبض بمقدار 90 درجة إلى حاجز تحديد الموضع لضمان تحويل قلب الكرة بالكامل إلى مكانه، وتجنب حالة نصف مفتوح/نصف مغلق (والتي قد تسبب توجيهًا متوسطًا وتآكل سطح الختم). يوصى بإغلاق الضغط المتوسط ​​لخط الأنابيب قبل التبديل لتقليل التأثير على قلب الكرة.

ضمان الموثوقية: تم تجهيز منتجات Diye بقلوب ومقاعد كروية مصنوعة بدقة باستخدام الحاسب الآلي، مما يضمن دقة تركيب عالية للتبديل السلس والخالي من التشويش. أسطح الختم تم طحنها بدقة لتحقيق الختم ثنائي الاتجاه بدون تسرب بمجرد التبديل الكامل، وبالتالي القضاء على توجيه الوسائط.

س: هل يمكن تخصيص أنماط تدفق LT الخاصة؟ ما هي المعلمات التقنية التي يجب توفيرها؟

ج: نعم، نحن ندعم تخصيص أنماط تدفق LT الحصرية. يجب توفير المعلمات التقنية الأساسية التالية:

1. القطر الاسمي لخط الأنابيب ومعيار الشفة.

2. النوع المتوسط ​​والضغط ودرجة الحرارة.

3. متطلبات التدفق المحددة (على سبيل المثال، "ثلاثة مداخل، مخرج واحد" أو "مدخل واحد، ثلاثة منافذ").

4. أبعاد مساحة التثبيت.

5. متطلبات المواد.
