1 قطعة مقابل 2 قطعة مقابل 3 قطعة دليل اختيار الصمام الكروي الملولب من الفولاذ المقاوم للصدأ

تعتبر الصمامات الكروية الملولبة المصنوعة من الفولاذ المقاوم للصدأ مكونات أساسية للتحكم في السوائل في أنظمة الأنابيب الصناعية. بفضل بنيتها المدمجة، وتشغيلها السريع، والختم الموثوق به والتركيب البسيط، يتم اعتمادها على نطاق واسع في معالجة المياه، والمعالجة الكيميائية، وتوصيل البترول، والتدفئة الصناعية ومشاريع الأنابيب العامة المختلفة. يكافح معظم المشترين والمقاولين الهندسيين في الخارج لمعرفة الاختلافات بين الصمامات الكروية الملولبة 1PC و2PC و3PC. تختلف هذه الأنواع الثلاثة بشكل كبير في التصميم الهيكلي، وتحمل التكلفة، وتحمل الضغط، وأداء السلامة والسيناريوهات القابلة للتطبيق. يمكن أن يؤدي اختيار نوع الصمام الخاطئ بسهولة إلى تسرب الأنابيب، ومشكلات الصيانة المزعجة، وحتى مخاطر السلامة الخفية للمشروع بأكمله. يشرح هذا الدليل العملي خصائص الصمامات الكروية الملولبة المصنوعة من الفولاذ المقاوم للصدأ المكونة من 1 قطعة و2 قطعة و3 قطع، مما يساعد المهندسين والمشترين على اختيار النموذج المناسب لظروف عمل محددة.

1. ما هو 1PC صمام الكرة الخيوط؟

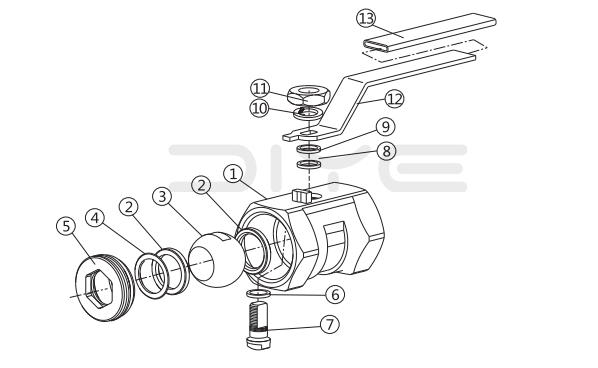

ال1 قطعة صمام كروي ملولب,أو صمام كروي من قطعة واحدة، يتميز بجسم متكامل من الفولاذ المقاوم للصدأ. إنه الخيار الأكثر إحكاما وخفة الوزن بين جميع تصميمات الصمامات الكروية الملولبة. يتم تجميع قلب الكرة وملحقات الختم من جانب واحد، مما يؤدي إلى هيكل بسيط للغاية مع الحد الأدنى من فجوات التجميع وعدد أقل من الأجزاء المعرضة للخطر.

الميزات والمزايا:يأتي هذا النوع من الصمامات بتكلفة إنتاج منخفضة، ومساحة صغيرة ووزن خفيف. إنه يوفر أداء إغلاق قوي مع عدم وجود أي تسرب خارجي تقريبًا. يمنع الهيكل المتكامل المكون من قطعة واحدة بشكل فعال ارتخاء الجسم والاختراق المتوسط ​​أثناء التشغيل على المدى الطويل.

القيود:يحد هيكل الحدادة المتكامل من مقاومة الضغط، والتي تكون أقل من تلك الموجودة في موديلات 2PC و3PC. نظرًا لأن جسم الصمام لا يمكن تفكيكه للصيانة، فيجب على المستخدمين استبدال الصمام بالكامل بمجرد تلف حلقة الختم الداخلية أو المكونات الأساسية.

شروط العمل المطبقة:إنها تناسب أنظمة خطوط الأنابيب ذات الضغط المنخفض والتقليدية بشكل مثالي، بما في ذلك إمدادات المياه المنتظمة، وتوصيل الغاز المشترك، ونقل السوائل غير المسببة للتآكل. إنه الخيار الأكثر فعالية من حيث التكلفة للمشاريع المدنية العادية وأنظمة الأنابيب الداعمة الصناعية الصديقة للميزانية.

2. ما هو صمام الكرة الملولب 2PC؟

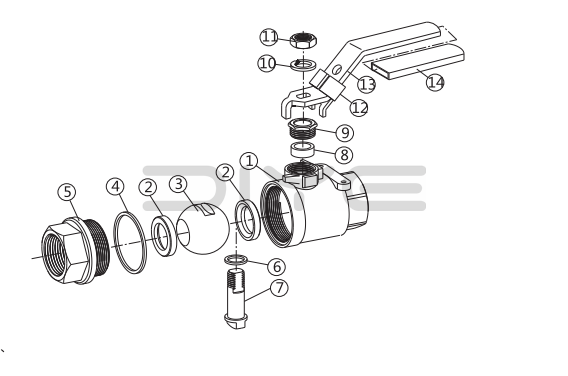

ال2 قطعة صمام كروي ملولبيعتمد هيكلًا منقسمًا مكونًا من قطعتين، يتكون من جسم صمام أساسي وثانوي مثبت بإحكام بواسطة خيوط أو براغي. وباعتباره النموذج الأكثر شعبية وتنوعًا في سوق الصمامات الصناعية العالمية، فإنه يحقق توازنًا مثاليًا بين الأسعار المعقولة والأداء المستقر وسهولة الصيانة.

الميزات والمزايا: بسعر معتدل، يتميز هذا الصمام بمقاومة ضغط أفضل من بدائل 1PC ويحافظ على الختم المستقر في معظم البيئات الصناعية. هيكلها المكون من قطعتين قابل للفصل يسمح للعمال بتفكيك الصمام جزئيًا للتنظيف الداخلي، واستبدال قلب الكرة وتجديد ختم PTFE، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة. الهيكل العام قوي بما يكفي لتحمل تأثير الضغط المتوسط ​​المتكرر دون ارتخاء.

القيود:إنه أكبر قليلاً وأثقل من الصمامات الكروية 1PC، وغير مناسب لخطوط الأنابيب ذات الضغط العالي للغاية أو الأنظمة الصناعية ذات المخاطر العالية ذات معايير التشغيل الصارمة.

شروط العمل المطبقة:يتم تطبيقه على نطاق واسع في خطوط الأنابيب الصناعية ذات الضغط المتوسط، ونقل السوائل الكيميائية، وأنظمة التدفئة الصناعية، وخطوط الأنابيب المساعدة للنفط والغاز، ومعدات تجهيز الأغذية والمشاريع الهندسية التقليدية في الخارج. تفضل معظم طلبات تصنيع المعدات الأصلية القياسية الدولية الصمامات الكروية الملولبة المكونة من قطعتين لجودتها الموثوقة وأداء التكلفة المتميز.

3. ما هو صمام الكرة الملولب 3PC؟

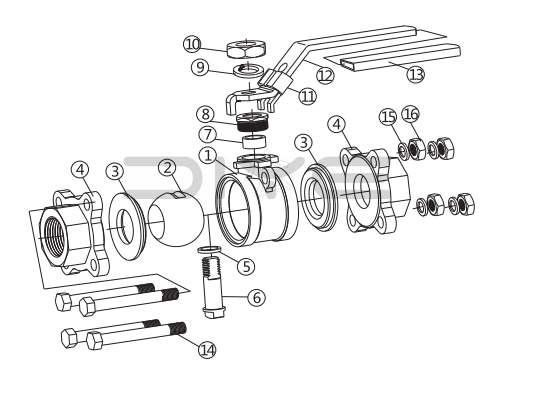

ال3 قطعة صمام الكرة الخيوطيتم تجميعها من ثلاثة أجزاء مستقلة: جسم الصمام الأيسر، جسم الصمام الأيمن وجسم الصمام الأوسط. يتم وضع قلب الكرة وجميع مكونات الختم بشكل كامل في الجسم الأوسط، مع تثبيت مسمار قوي على الوجهين. هذا التصميم الهيكلي يجعله الصمام الكروي الملولب الأعلى درجة والأكثر موثوقية في السوق.

الميزات والمزايا:يوفر هذا الصمام مقاومة ممتازة للضغط العالي وقدرة مقاومة للانفجار وأداء مانع للتسرب مع هيكل مستقر للغاية. يعمل تصميم قلب الكرة المغلق بالكامل على تجنب تلف المكونات الناتج عن التأثير المتوسط ​​المباشر. وهو يدعم التفكيك الكامل والتنظيف الداخلي الشامل والاستبدال الكامل لجميع الملحقات، مما يتيح الاستخدام المتكرر على المدى الطويل. عمر الخدمة الإجمالي يتجاوز بكثير عمر الصمامات الكروية 1PC و2PC.

القيود:يؤدي الهيكل المعقد المكون من ثلاث قطع إلى ارتفاع تكاليف التصنيع وارتفاع أسعار الوحدات. وفي الوقت نفسه، فهو يتميز بحجم أكبر ووزن أثقل مقارنةً بموديلات 1PC و2PC.

شروط العمل المطبقة:إنه الخيار الأفضل لأنظمة خطوط الأنابيب الصناعية ذات الضغط العالي والدقة العالية والعالية المخاطر، بما في ذلك الوسائط الكيميائية المسببة للتآكل وخطوط أنابيب البخار ذات درجة الحرارة العالية وخطوط نقل البترول ومعدات إنتاج الأدوية والمرافق الصناعية التي تعمل باستمرار والمشاريع الهندسية الدولية عالية المستوى.

4. الاختلافات الأساسية بين 1 قطعة / 2 قطعة / 3 قطعة صمامات كروية

بالنسبة للمشتريات في الموقع والتصميم الهندسي، يمكن للمستخدمين تحديد نوع الصمام المناسب بناءً على ضغط خط الأنابيب الفعلي والخصائص المتوسطة ومتطلبات الصيانة اللاحقة: 1PC: مثالية لخطوط الأنابيب ذات الضغط المنخفض مع الوسائط العادية غير المسببة للتآكل، ومناسبة للمشروعات ذات الميزانيات المحدودة ولا حاجة للصيانة المنتظمة. 2PC: مثالي لخطوط الأنابيب ذات الضغط المتوسط ​​مع الوسائط الصناعية الشائعة. إنه يوازن بين الجودة والأداء والتكلفة بشكل مثالي ويسمح بالصيانة الروتينية، مما يجعله نوع الصمام الكروي الملولب الأكثر تصديرًا واستخدامًا على نطاق واسع. 3PC: مصمم لسيناريوهات العمل ذات الضغط العالي ودرجة الحرارة العالية والتآكل، وتلبية معايير السلامة الصناعية الصارمة ومتطلبات عمر الخدمة على المدى الطويل.

5. الأسئلة الشائعة لاختيار الصمام الكروي الملولب

س 1: ما هو النوع الأفضل لمشاريع هندسة التصدير؟
ج: تختار معظم المشاريع الخارجية التقليدية قطعتين من الصمامات الكروية الملولبة المصنوعة من الفولاذ المقاوم للصدأ. تتوافق هذه الصمامات مع معايير ISO وCE وغيرها من المعايير الدولية السائدة، وتتميز بأداء مستقر وأسعار تنافسية. بالنسبة للمشاريع الصناعية المتطورة وعالية المخاطر، فإن الصمامات الكروية 3PC هي الخيار الأكثر موثوقية.

Q2: هل يمكن استخدام الصمامات الكروية 1PC لخطوط الأنابيب الكيميائية؟

ج: لا تنطبق الصمامات الكروية رقم 1PC إلا على الوسائط ذات الضغط المنخفض وغير القابلة للتآكل. بالنسبة للسوائل والغازات المسببة للتآكل في الصناعة الكيميائية، تكون الصمامات الكروية 2PC أو 3PC المصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 إلزامية لضمان التشغيل المستقر.

Q3: هل تحقق الصمامات الكروية 3PC أي تسرب؟

ج: تعتمد الصمامات الكروية الملولبة المميزة المكونة من 3 قطع تصميمًا هيكليًا مغلقًا بالكامل وملحقات إغلاق PTFE عالية الدقة. يمكنهم تحقيق تسرب صفر كامل تحت ضغط العمل المقدرنحن نلبي تمامًا متطلبات الختم الصارمة لخطوط الأنابيب الصناعية عالية المستوى.

6. الاستنتاج

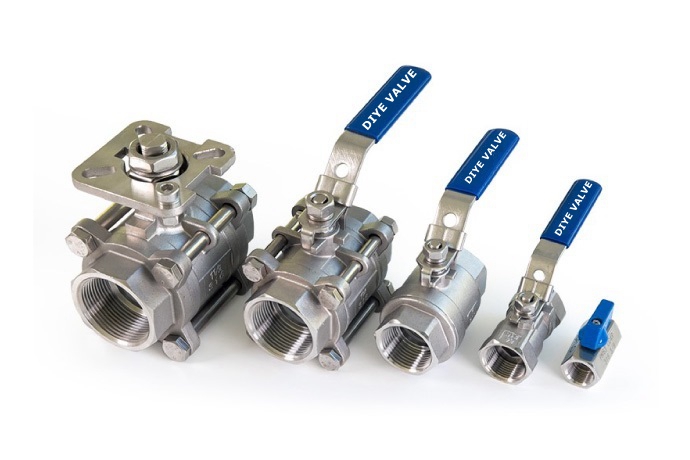

الاستنتاج تتوافق الصمامات الكروية الملولبة 1PC، 2PC و3PC مع سيناريوهات تطبيق خطوط الأنابيب الصناعية ذات الجودة المنخفضة والمتوسطة والعالية على التوالي. في اختيار الصمام، لا يوجد خيار أفضل مقاس واحد يناسب الجميع، فقط الخيار الأكثر ملاءمة لظروف العمل الفعلية. تقدم Diye Valve مجموعة كاملة من الصمامات الكروية الملولبة المصنوعة من الفولاذ المقاوم للصدأ 1PC و2PC و3PC في 304 و316 درجة من الفولاذ المقاوم للصدأ. تتوافق جميع منتجاتنا مع معايير الضغط الدولية، وتخضع لاختبارات ضغط وختم صارمة قبل التسليم، وتدعم الحلول المخصصة لتلبية احتياجات شراء المشاريع العالمية المتنوعة.
