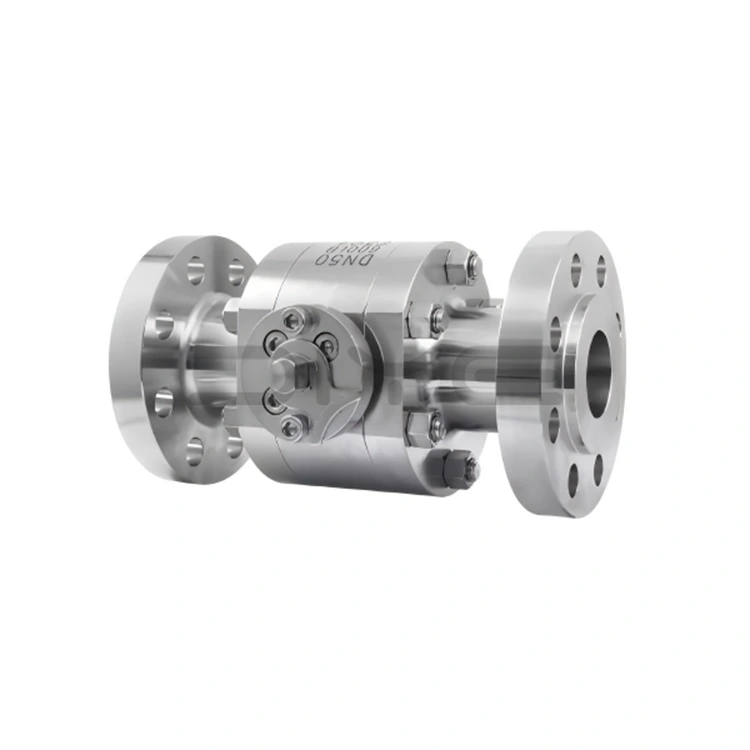

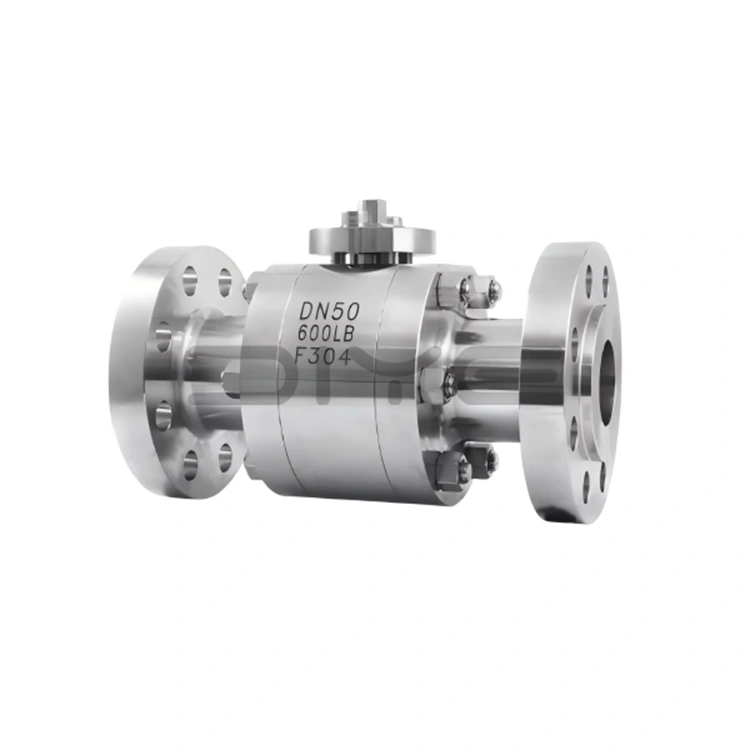

صمام كروي ذو حواف عالية الضغط مصنوع من الفولاذ

تم تصميم سلسلة الصمامات الكروية ذات الحواف ذات الضغط العالي المصنوعة من الصلب المشكل من DIYE VALVE وتصنيعها واختبارها وفقًا صارمًا للمعايير المحلية والدولية المتعددة لضمان أن أداء المنتج يلبي الاحتياجات الهندسية العالمية.

- معايير التصميم والتصنيع: GB/T 12237، API 608، ISO 17292، EN 1983:2013

- معايير اتصال الحافة: JB/T79.1~79.4، ANSI B16.5، GB/T 9113

- معايير الطول الهيكلي: ASME B16.10

- معايير الاختبار: GB/T 13927، ISO 5208

الأقطار الاسمية القياسية: DN10~DN300 (1/4"~12")، معدلات الضغط: الفئة 150~الفئة 600 (PN10~PN100)؛ تتوفر مواصفات غير قياسية مخصصة للضغط العالي مثل 2500LB وPN400، ويمكن تعديل الأقطار الاسمية وفقًا لرسومات العملاء للتكيف مع متطلبات خطوط أنابيب الضغط العالي المختلفة.

مزايا المنتج الأساسية

1. مواد مزورة عالية الجودة، أداء مستقر

المادة الرئيسية للصمام الكروي ذو الحواف ذات الضغط العالي الفولاذي المطروق هي الفولاذ المطروق عالي الجودة، ومناسب لمختلف ظروف العمل القاسية، على وجه التحديد على النحو التالي:

- مطروقات الفولاذ الكربوني (WCB/A216-WCB): قوة هيكلية عالية، مناسبة لظروف الضغط العالي التقليدية غير المسببة للتآكل (مثل خطوط أنابيب النفط والغاز الصناعية العادية).

- المطروقات من الفولاذ المقاوم للصدأ (F304/F316L): مادة 304 مقاومة للتآكل الخفيف، ومناسبة للمواد الكيميائية العامة ذات الضغط العالي، ومعالجة المياه، وغيرها من الحالات؛ تعمل مادة 316L، مع الموليبدينوم المضاف، على تحسين مقاومة التآكل ومقاومة الأكسدة بشكل كبير، وهي مناسبة للبيئات شديدة التآكل مثل الأحماض والقلويات والوسائط المحتوية على الكبريت ومياه البحر. عمر الخدمة في ظل ظروف التآكل ذات الضغط العالي هو 3-5 أضعاف عمر الصمامات الكروية المصنوعة من الفولاذ الكربوني العادي.

- المطروقات الفولاذية الخاصة (مثل 35CrMoA): مخصصة للضغط العالي الشديد وظروف العمل الخاصة، مما يوفر دعمًا ماديًا موثوقًا به.

2. ملحقات عالية الأداء، آمنة ومتينة

جميع الملحقات الخاصة بالصمام الكروي ذو الحواف العالية الضغط المصنوع من الفولاذ المطروق مصنوعة من مواد متخصصة عالية الضغط، مما يضمن الاستقرار والسلامة العامة للصمام:

- ساق الصمام: مصنوع من مطروقات مقاومة للتآكل والتآكل مثل 2Cr13/A246-416، مع معالجة سطحية بالنيتريد، مما يوفر قوة التوائية ممتازة. يمنع التصميم المثبت في الأسفل مع هيكل الختم الخلفي ساق الصمام من السقوط وتسرب الوسائط.

- البراغي: استخدم مسامير متخصصة للضغط العالي 35CrMoA/A193-B7، توفر قوة عالية وخصائص مضادة للارتخاء، ومناسبة لظروف الضغط العالي.

- الأختام: مصنوعة من مواد متخصصة عالية الضغط مثل PTFE، PPL، والمطاط الفلوري. تستخدم بعض النماذج هيكلًا ثلاثيًا من الختم الصلب المعدني + الختم المساعد المرن، حيث كلما زاد الضغط، كان الختم أكثر إحكامًا، مما يحقق تسربًا ثنائي الاتجاه صفرًا ويلبي معيار API 6D "صفر تسرب".

3. البنية العلمية والقدرة على التكيف على نطاق واسع

من خلال اعتماد تصميمات هيكلية مستهدفة بناءً على ظروف التشغيل، فإن الصمام الكروي ذو الحواف العالية الضغط المصنوع من الفولاذ المطروق مناسب لسيناريوهات مختلفة:

- هيكل الكرة العائمة: مناسب للصمامات ذات القطر الصغير، حيث يعتمد على الضغط المتوسط ​​لضمان توافق محكم بين الكرة ومقعد الصمام. هيكل بسيط، وختم موثوق.

- هيكل الكرة الثابتة: مناسب للصمامات ذات القطر الكبير. يتم دعم الكرة بأعمدة علوية وسفلية، مما يمنع الإزاحة أثناء الفتح والإغلاق، ويقلل من عزم دوران التشغيل، ومناسب للتشغيل المتكرر تحت الضغط العالي، ويقلل من تآكل ساق الصمام.

- تصميم مضاد للكهرباء الساكنة ومقاوم للحريق: مُجهز في بعض الموديلات. يمنع التصميم المضاد للكهرباء الساكنة الشرر الساكن، ويسمح التصميم المقاوم للحريق بالإغلاق المؤقت من خلال ملامسة المعدن للمعدن بعد احتراق الأختام، وهو مناسب لظروف الضغط العالي القابلة للاشتعال والانفجار.

التزامنا

كمصنع ومورد محترف في الصين، تلتزم DIYE VALVE بفلسفة "الجودة أولاً، العميل الأسمى". مصنعنا لديه نظام إنتاج واختبار كامل، مع رقابة صارمة طوال العملية لضمان جودة المنتج. نحن نقدم أيضًا الدعم الفني الاحترافي وخدمة ما بعد البيع، وأقمنا علاقات تعاون طويلة الأمد ومستقرة مع شركاء عالميين.

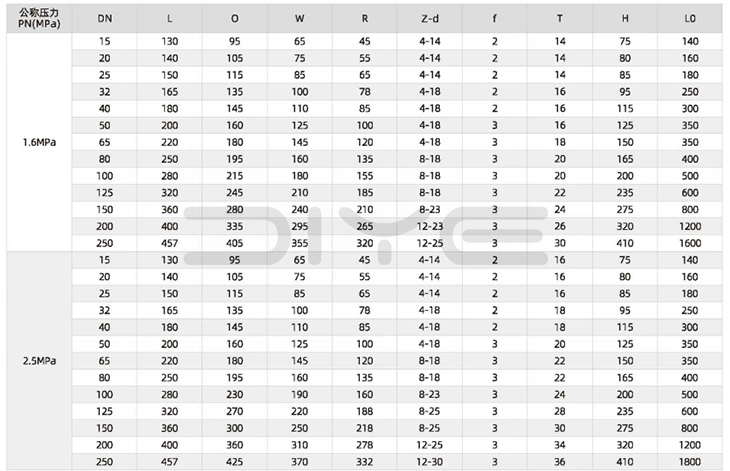

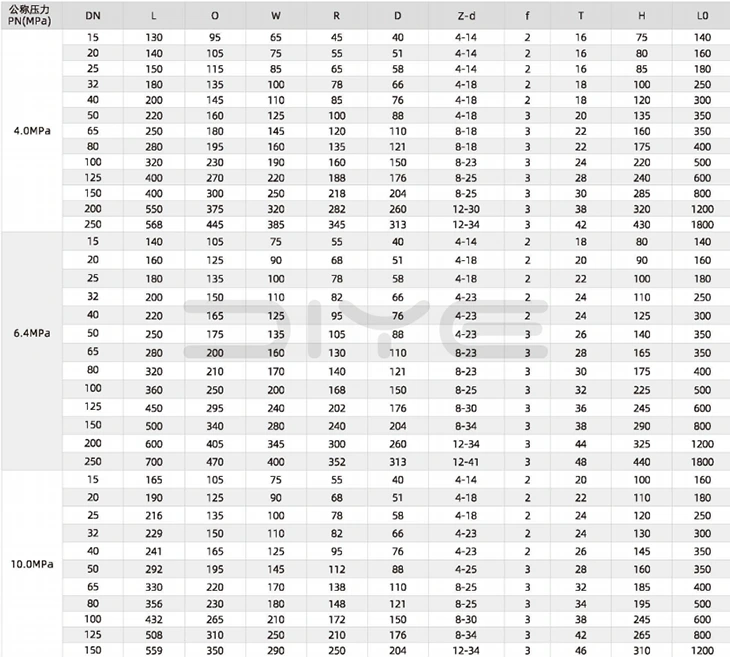

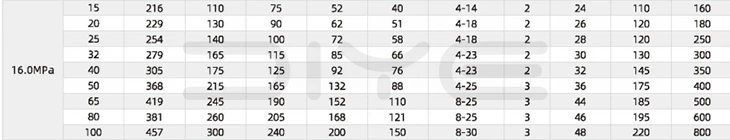

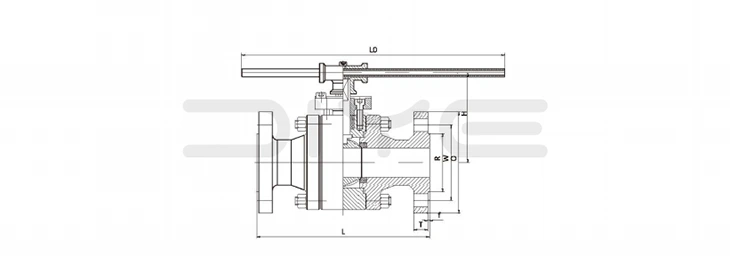

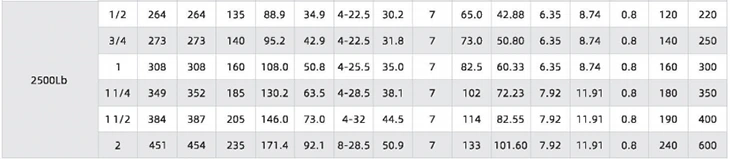

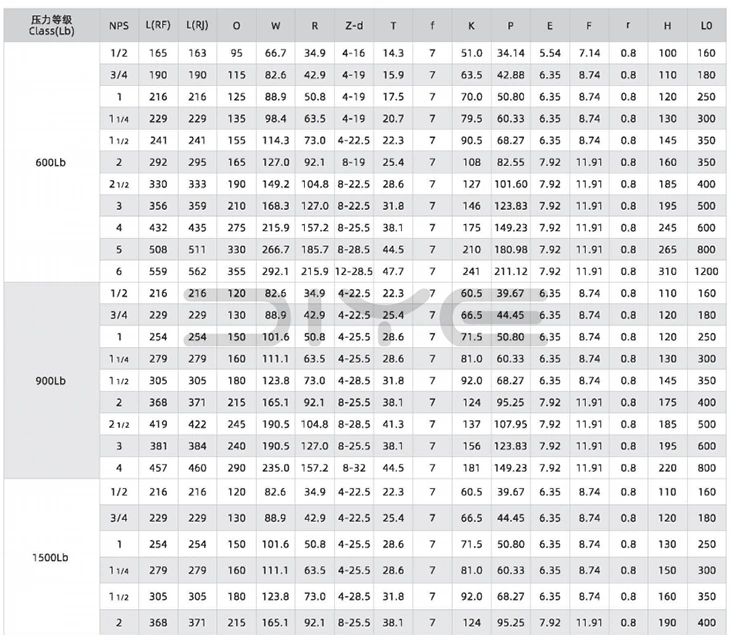

المعلمات التقنية

التعليمات

س: هل يمكن للصمام الكروي ذو الحواف العالية الضغط المصنوع من الصلب أن يحقق تسربًا صفرًا تحت الضغط العالي؟

ج: إنها تعتمد تصميم إغلاق مزدوج مناسب لظروف العمل ذات الضغط العالي: ① الختم الرئيسي: إنها تعتمد مزيجًا من مقعد الصمام المرن المدمج (PTFE/PPL/مطاط الفلور) وختم صلب معدني، مع حلقة على شكل O خلف مقعد الصمام. كلما زاد الضغط المتوسط، كلما كان مقعد الصمام يضغط على الكرة بشكل أكثر إحكامًا، مما يحقق تسربًا ثنائي الاتجاه صفرًا ويلبي معيار API 6D "صفر تسرب"؛ ② ختم ساق الصمام: إنه يستخدم ساق الصمام المثبت في الأسفل + هيكل الختم الخلفي + ختم التعبئة متعدد الطبقات. التعبئة مصنوعة من الجرافيت المرن الخاص عالي الضغط أو PTFE لمنع التسرب المتوسط ​​في ساق الصمام وتجنب التواء ساق الصمام وانفصاله تحت الضغط العالي؛ ③ تصميم مضاد للكهرباء الساكنة/مقاوم للحريق: تحتوي بعض الطرز على نوابض مدمجة مضادة للكهرباء الساكنة. عندما يتم حرق الختم، يمكن تحقيق الختم المؤقت من خلال الاتصال من المعدن إلى المعدن، وهو مناسب لظروف العمل مع الوسائط القابلة للاشتعال والمتفجرة.

س: ما هي الاختلافات بين الكرة العائمة والهياكل الكروية الثابتة للصمام الكروي ذي الحواف العالية الضغط المصنوع من الفولاذ؟ كيفية الاختيار حسب العيار؟

ج: ① هيكل الكرة العائمة: يُستخدم بشكل شائع للعيارات الصغيرة (DN10~DN50)، ولا تحتوي الكرة على دعم ثابت، ويتم تحقيق الختم عن طريق الضغط على الكرة على مقعد الصمام أحادي الجانب من خلال الضغط المتوسط. إنه ذو هيكل بسيط، وعزم دوران صغير للفتح والإغلاق، وتكلفة منخفضة، ومناسب لظروف العمل التقليدية ذات الضغط العالي والتدفق الصغير؛ ② هيكل الكرة الثابتة: يستخدم بشكل شائع للعيارات الكبيرة (DN65~DN300)، ويتم دعم الكرة بشكل ثابت بواسطة سيقان الصمام العلوي والسفلي، مع عدم وجود إزاحة أثناء الفتح والإغلاق، واستقرار قوي لتحمل الضغط، ومناسب لظروف العمل ذات الضغط العالي والتدفق الكبير والتشغيل المتكرر، والتي يمكن أن تقلل بشكل فعال من خطر تآكل ساق الصمام وتشوه. يمكن لـ Diye تخصيص هياكل الكرة العائمة أو الكرة الثابتة وفقًا لاحتياجات العملاء وظروف العمل.

س: ما هي الاحتياطات الأساسية لتثبيت الصمام الكروي ذي الحواف العالية الضغط المصنوع من الفولاذ المطروق في ظل ظروف العمل ذات الضغط العالي؟

ج: ① وصلة الفلنجة: يجب أن تكون البراغي عبارة عن براغي خاصة عالية الضغط مثل 35CrMoA/A193-B7، ويجب اعتماد مبدأ "الشد القطري الموحد والشد خطوة بخطوة" لتجنب تشقق جسم الصمام بسبب القوة غير المتساوية، ويجب أن يتوافق عزم الدوران مع اللوائح القياسية؛ ② اتجاه التدفق المتوسط: تأكد من أن علامة اتجاه تدفق جسم الصمام متوافقة مع اتجاه التدفق المتوسط؛ لا توجد قيود على اتجاه تدفق الصمامات الكروية ذات المنفذ الكامل؛ ③ بيئة التثبيت: تجنب التعرض الخارجي لأشعة الشمس والمطر، وقم بتنظيف شوائب خطوط الأنابيب قبل التثبيت لمنع انسداد قلب الكرة؛ ④ قبول اختبار الضغط: يجب إجراء اختبار الضغط في الموقع بعد التثبيت. ضغط اختبار ضغط الماء هو 1.5 مرة الضغط الاسمي، وضغط اختبار ضغط الهواء 1.1 مرة الضغط الاسمي. لا يمكن استخدامه إلا في حالة عدم وجود تسرب.
