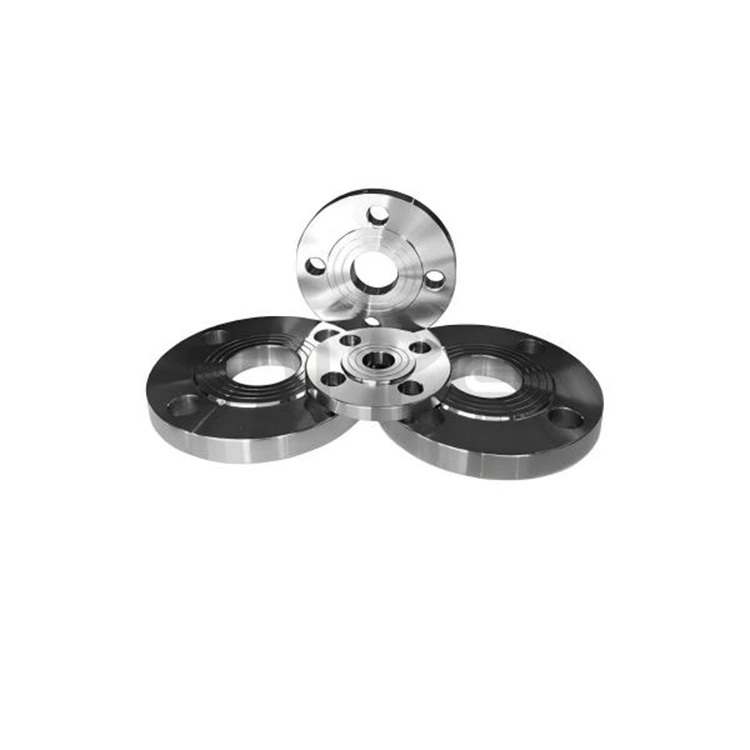

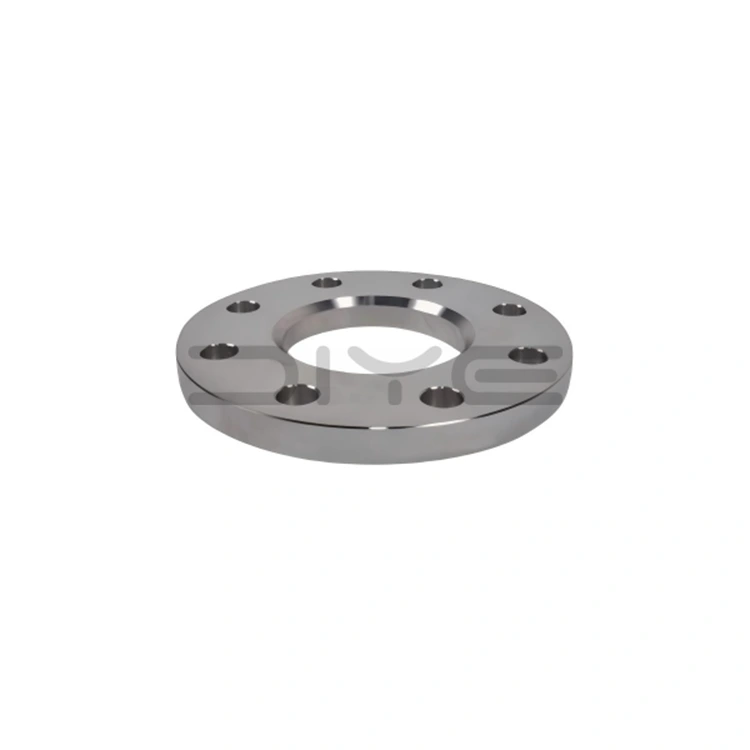

غوست 12820-80 شفة

يتم إنتاج شفة GOST 12820-80 الخاصة بنا استنادًا إلى نظامين قياسيين أساسيين من GOST، مما يشكل نظامًا تقنيًا كاملاً متوافقًا مع مواصفات خطوط الأنابيب الروسية التقليدية ومواصفات الجيل التالي:

1. GOST 12820-80: معيار كلاسيكي مخصص للفلنجات الفولاذية ذات الضغط المتوسط ​​والمنخفض، مناسبة لـ PN 0.1-2.5MPa، DN10-1600، مجهزة بشكل أساسي بأسطح مانعة للتسرب RF/FF، تستخدم على نطاق واسع في خطوط الأنابيب الصناعية التقليدية والعامة.

2. GOST 33259-2015: معيار رئيسي عالمي جديد يحل محل المعيار القديم، ويغطي جميع تقييمات الضغط (PN1–250) وجميع أنواع الفلنجات بما في ذلك الفلنجات المنزلقة، والرقبة الملحومة، والشفة السائبة، والشفة العمياء، مما يلبي احتياجات الضغط العالي والمشاريع المتنوعة.

معلمات المنتج الأساسية

1. نطاق الضغط والقطر

- الضغط الاسمي (PN): 6 مستويات (PN0.1، 0.25، 0.6، 1، 1.6، 2.5)، يغطي ظروف التشغيل من 0.1 إلى 2.5 ميجا باسكال.

- القطر الاسمي (DN): DN10–1600 (½"–64")، وهو ما يتوافق مع مواصفات الأنابيب الصناعية السائدة.

2. نوع سطح الختم

- النوع القياسي: RF (وجه مرتفع، النوع 02) مع خط مائي، خشونة Ra<3.2μm؛ FF (الوجه المسطح، النوع 01) متسق مع مستوى الحافة.

- الأنواع الاختيارية: MFM (الوجه المرتفع)، TG (اللسان والأخدود)، مناسبة لبيئات الضغط العالي/التآكل.

3. اختيار المواد

يستخدم المعايير الروسية السائدة والمواد المكافئة الدولية، المطابقة لمعيار GOST 12816-80:

- الفولاذ المقاوم للصدأ: 08X18H10 (304)، 10X17H13M2T (316L)، 12X18H10T (321)؛

- الكربون الصلب: St20، St35؛ سبائك الصلب منخفضة: 16Mn.

الإنتاج وضمان الجودة

1. مراقبة الإنتاج

- دقة الأبعاد، بما في ذلك القطر الخارجي، والقطر الداخلي، والمسافة المركزية لفتحة الترباس، والسمك، وارتفاع سطح الختم، تلتزم بدقة بالجداول القياسية؛

- تضمن عمليات التصنيع والتزوير CNC المتقدمة أداءً مستقرًا للمنتج واتساقًا عاليًا.

2. فحص الجودة

- فحص كامل للعنصر: الفحص البصري، وقياس الأبعاد، واختبار الضغط الهيدروستاتيكي 1.5 مرة؛

- الشهادة الكاملة: يتم توفير شهادة المواد GOST وشهادة EAC وتقرير فحص الجودة لكل دفعة.

تغطية نوع شفة:

1. 01: فلنجة مسطحة الوجه (النوع الأساسي PL، GOST 12820-80)

2. 02: شفة المقبس (SO)

3. 03: شفة فضفاضة (LJ)

4. 04: شفة بعقب فضفاضة (LJ)

5. 05: شفة المؤخرة (WN، المطابقة لـ GOST 12821-80)

6. 06: شفة عمياء (BL)

خدمات التخصيص والدعم:

1. التخصيص غير القياسي: يمكن تخصيص الحجم والمواد وسطح الختم وفقًا لرسومات المشروع؛

2. العرض الشامل: يوفر أدوات تثبيت وأختام مطابقة لـ GOST، مما يبسط عملية الشراء ويضمن التوافق؛

3. القدرة على التكيف في السوق: تتوافق المنتجات تمامًا مع معايير السوق الروسية ورابطة الدول المستقلة، وهي مناسبة للمشاريع طويلة الأجل والتعاون التجاري الخارجي.

يجمع DIYE VALVE GOST 12820-80 Flange بين التصنيع الاحترافي والامتثال للمعايير والجودة الموثوقة، مما يجعله المنتج المفضل لوصلات خطوط الأنابيب ذات الضغط المنخفض والمتوسط ​​في أسواق روسيا ورابطة الدول المستقلة وآسيا الوسطى. نحن نلتزم بمبادئ الجودة أولاً والعملاء قبل كل شيء، ونوفر إمدادات مستقرة ودعمًا فنيًا لشركائنا العالميين.

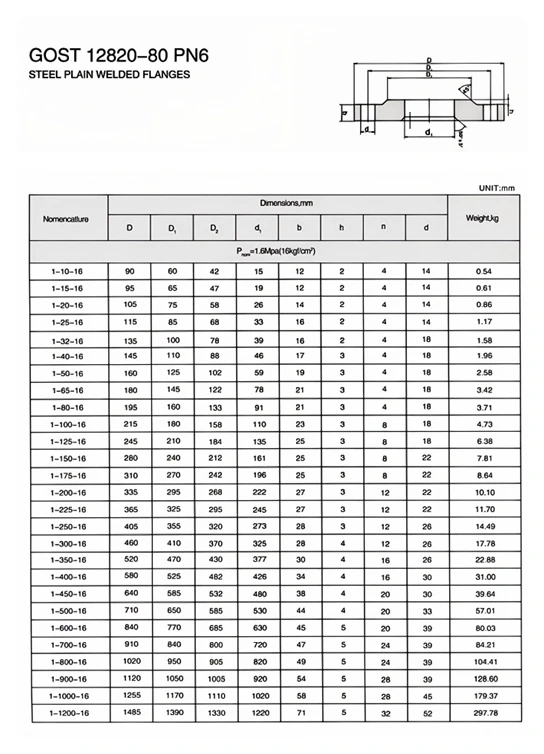

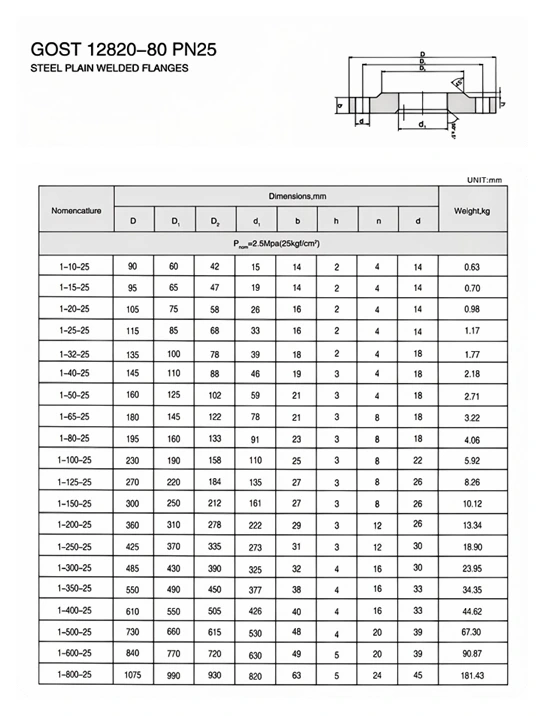

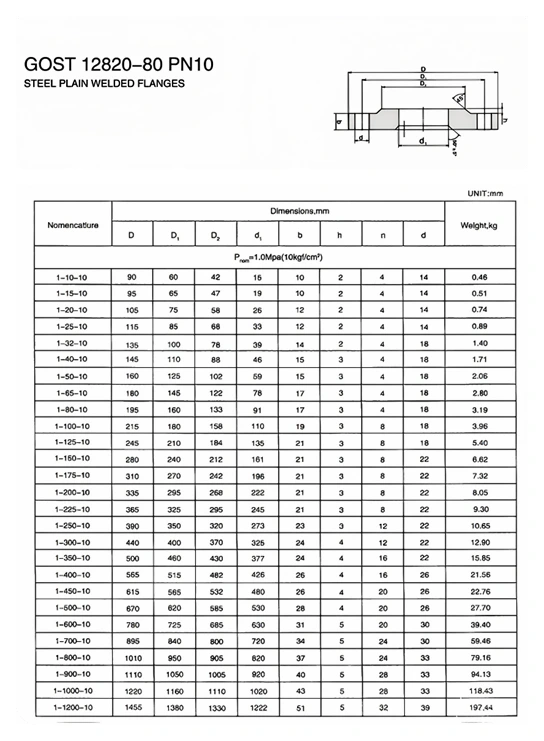

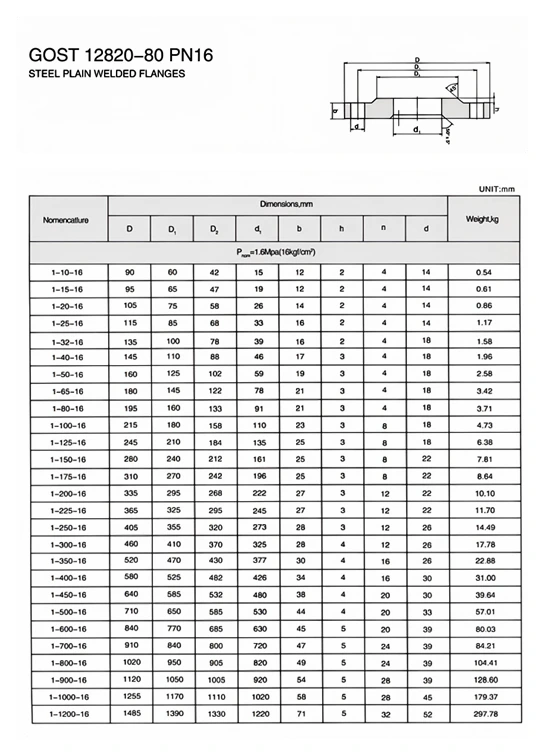

المواصفات الفنية

الأسئلة الشائعة

س: ما هي المعايير الأساسية المشتركة لـ GOST 12820-80 Flanges؟

ج: GOST 12820-80 هو معيار كلاسيكي قديم، متخصص في الفلنجات الفولاذية ذات الضغط المتوسط ​​والمنخفض؛ GOST 33259-2015 هو إصدار جديد من المعيار الرئيسي العام، الذي يحل محل النظام القديم بالكامل، ويغطي جميع مستويات الضغط وجميع أنواع الفلنجات، ويتوافق مع الشركات الروسية الحديثة ومشاريع شهادة EAC.

س: هل يمكن استبدال المعيارين والالتحام ببعضهما البعض؟

ج: الأحجام التقليدية متوافقة، ولكن بالنسبة للضغط العالي وسطح الختم وسمك الجدار ومعلمات الترباس، يجب أن تسود GOST 33259-2015؛ يمكن استخدام GOST 12820-80 لصيانة المعدات القديمة، ويجب تطبيق المعيار الجديد لعام 2015 لمشاريع البناء الجديدة.

س: كيفية الاختيار بين الشفاه الانزلاقية GOST والشفاه ذات الرقبة الملحومة؟

ج: الشفاه الانزلاقية GOST 12820-80 مناسبة لدرجة الحرارة العادية والضغط المتوسط ​​والمنخفض وإمدادات المياه العامة وخطوط أنابيب الصرف/المعالجة؛ تتميز الشفاه ذات الرقبة الملحومة GOST 33259-2015 بأنها مقاومة لدرجة الحرارة العالية والضغط العالي، ومضادة للاهتزاز، وتستخدم في النفط والغاز والصناعات الكيماوية والبخار الرئيسي وخطوط الأنابيب الأخرى عالية المخاطر.

س: ما هي أنواع أسطح الختم الشائعة لفلنجات GOST 12820-80؟

ج: RF (الوجه المرتفع، الأكثر استخدامًا)، FF (الوجه المسطح)، MFM (وجه الذكر والأنثى)، TG (وجه اللسان والأخدود)، RJ (وجه مفصل حلقي، تكوين متطور للمعيار الجديد، مخصص لختم المعدن بدرجة الحرارة العالية والضغط العالي).

س: ما هي خطوط الأنابيب والمسامير المتطابقة مع الشفاه GOST 12820-80؟

ج: إنه مطابق للأنابيب الفولاذية القياسية GOST ومسامير وصواميل GOST الخاصة. يتم اختيار الحشيات من الحشيات المطاطية القياسية GOST وحشيات الجرح الحلزونية وحشيات الحلقات المعدنية. المجموعة الكاملة من المطابقة تمنع التسرب.
