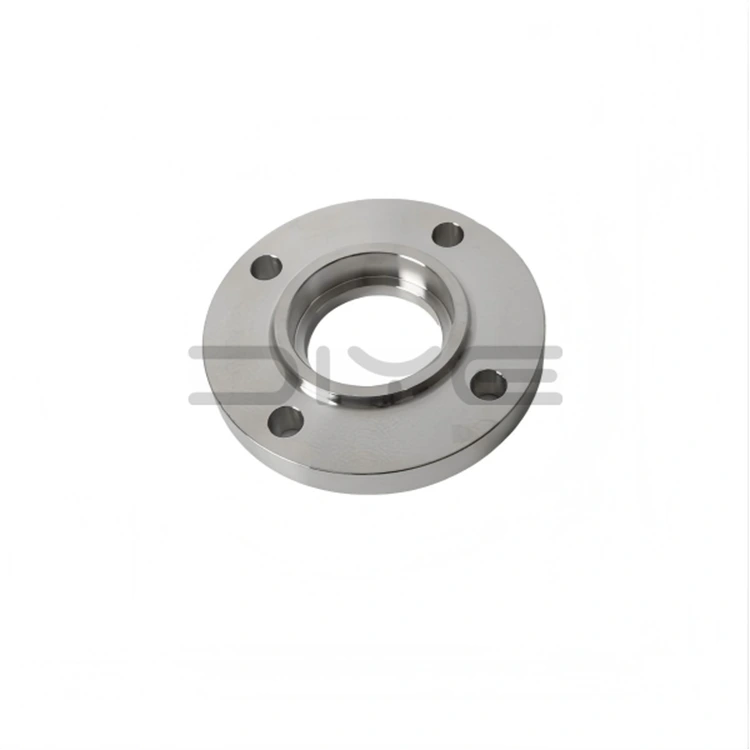

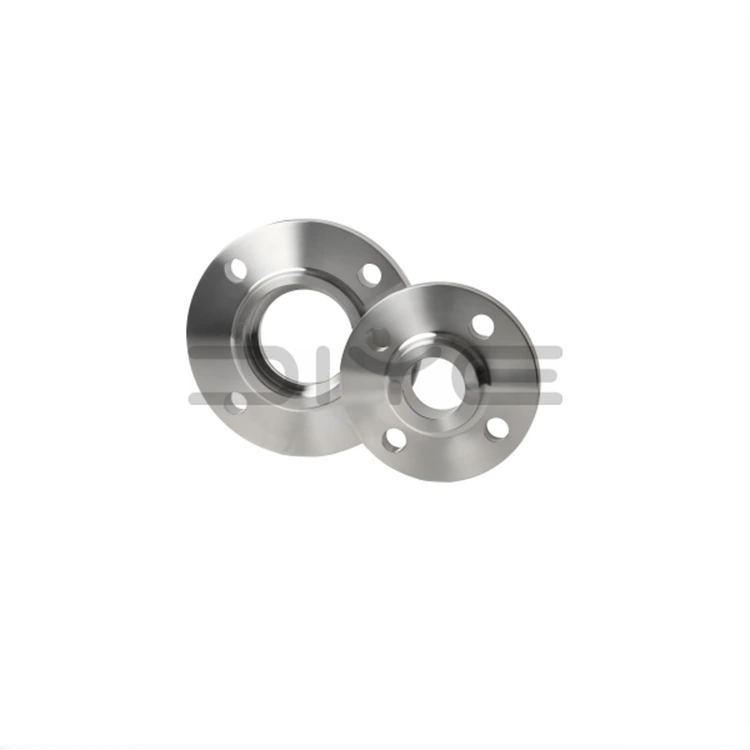

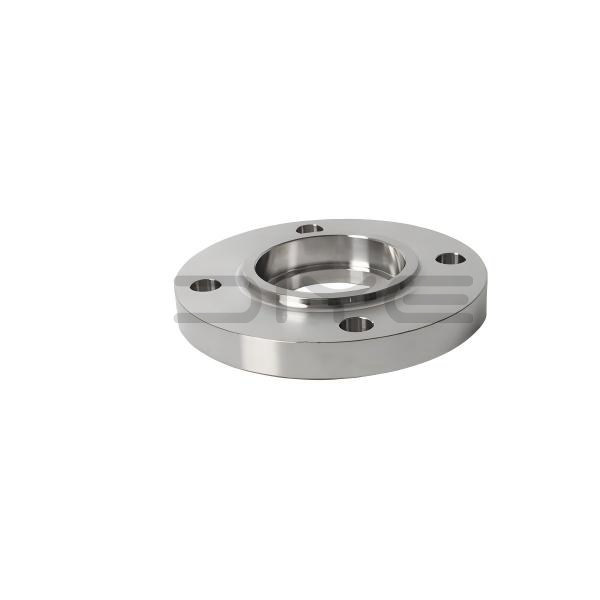

شفة لحام المقبس

شفة لحام المقبس عبارة عن شفة مزورة ذات عنق مع أخدود مقبس داخلي في أحد طرفيه. أثناء التثبيت، يتم إدخال الأنبوب الفولاذي في المقبس ويتم تثبيته بلحام شرائح خارجي، مما يلغي الحاجة إلى شطف طرف الأنبوب أو استخدام لوحة دعم اللحام التناكبي. يتم تصنيع المنتجات في المقام الأول وفقًا لمعايير ASME B16.5، التي تغطي تقييمات الضغط من الفئة 150 إلى الفئة 2500، مما يجعلها الوصلة المفضلة القابلة للفصل لأنظمة الأنابيب ذات القطر الصغير وعالية الضغط.

أنواع سطح الختم القياسية

1. RF (الوجه المرتفع): النوع السائد في الصناعة، وهو متوافق مع حشوات الجروح الحلزونية وحشوات PTFE، وهو مناسب لظروف التشغيل العامة.

2. RJ (مفصل حلقي): مصمم لدرجات الحرارة المرتفعة وظروف الضغط العالي، وهو متوافق مع حشوات الحلقة المعدنية.

3. MFM (الوجه المطابق): يمنع تآكل الحشية والضغط، مما يحسن ثبات الختم في ظل الظروف القاسية.

مبدأ العمل وعملية اللحام

1. إدخال الأنبوب: أدخل الأنبوب في المقبس حتى يلامس الخطوة الداخلية، ثم اسحبه قليلاً للسماح بخلوص التمدد الحراري.

2. لحام الشرائح: إجراء عمليات لحام شرائح خارجية مستمرة عند تقاطع الجدار الخارجي للأنبوب وعنق الحافة.

3. الختم وتخفيف الإجهاد: يوفر اللحام التثبيت الهيكلي والختم. يمتص الخلوص الداخلي التمدد الحراري، ويمنع تشقق اللحام.

4. الاختبار غير المدمر: يمكن إخضاع اللحام لاختبار اختراق PT لضمان أداء الختم الدقيق للأنظمة ذات القطر الصغير المهمة.

المزايا الهيكلية الأساسية

1. شفة لحام المقبس ذاتية التمركز: تتيح شفة لحام المقبس المدمجة محاذاة الأنابيب تلقائيًا، وتبسيط التركيب وضمان المحورية العالية.

2. الهيكل المطروق المتكامل: يوفر تصميم الرقبة المطروق المكون من قطعة واحدة صلابة ممتازة ومقاومة ضغط مستقرة.

3. اللحام الفعال والمريح: مطلوب فقط اللحامات الخارجية، مما يتيح البناء السريع ويلغي الحاجة إلى لحام الاختراق الكامل.

4. الحماية من الإجهاد الحراري: يتم توفير فجوة تمدد مخصصة في الجزء السفلي من الأنبوب لتحرير الإجهاد الحراري الناتج عن درجات الحرارة العالية ومنع فشل الوصلة.

المواصفات وخيارات المواد

1. الأحجام القياسية: في المقام الأول DN15 – DN50 (NPS 1/2″–2″)، مُحسّنة لأنظمة الضغط العالي ذات القطر الصغير.

2. تصنيفات الضغط: المواصفات شائعة الاستخدام هي فئة 300/600 وما فوق، وهي مناسبة لظروف الضغط المتوسط ​​والعالي.

3. أنواع المواد: متوفر في الفولاذ الكربوني ASTM A105، والفولاذ المقاوم للصدأ 304/316L، وسبائك الفولاذ، والفولاذ المطروق بدرجة حرارة منخفضة.

سيناريوهات التطبيق وقدرات الخدمة

تُستخدم فلنجات لحام المقبس DIYE VALVE على نطاق واسع في مشاريع النفط والغاز والكيماويات وتوليد الطاقة والمشاريع الهندسية الدولية. نحن نقدم الأحجام القياسية في المخزون بالإضافة إلى حلول مخصصة بالكامل للأحجام غير القياسية والمواد الخاصة. يأتي كل منتج مزودًا بتقرير فحص الجودة الأصلي الكامل للشركة المصنعة، وشهادة المواد، وبيانات الكشف عن العيوب، ومجموعة كاملة من مستندات التصدير، مما يضمن الامتثال الكامل لمتطلبات المشاريع المختلفة في جميع أنحاء العالم.

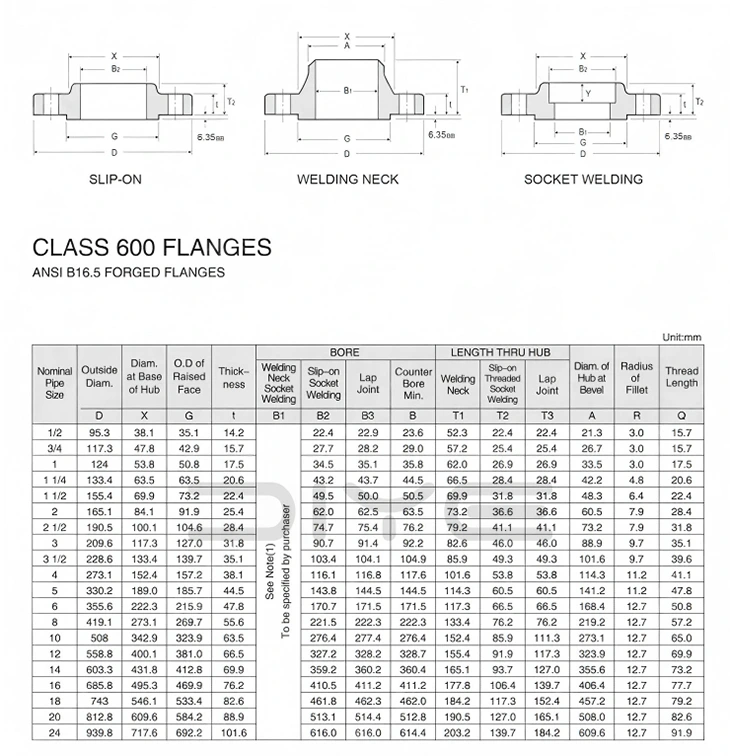

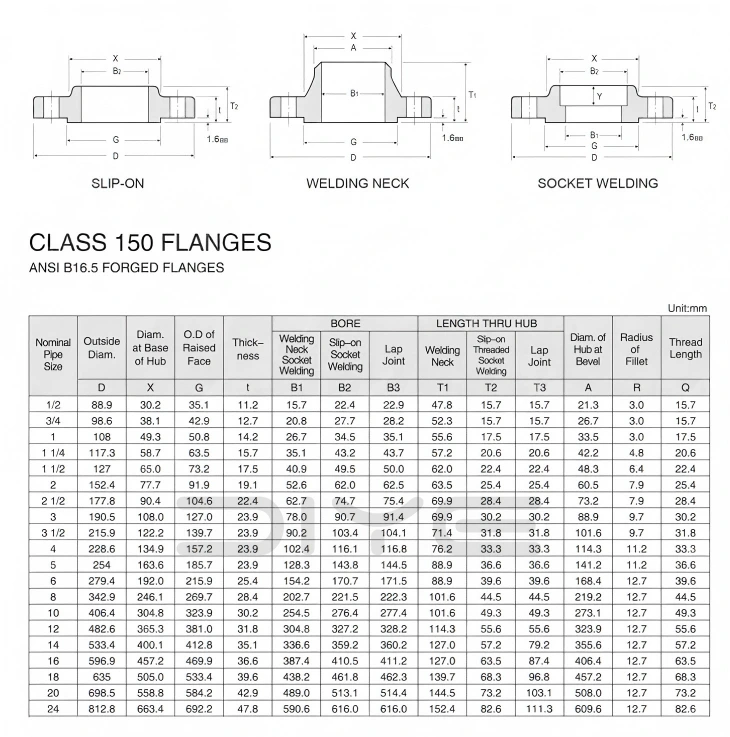

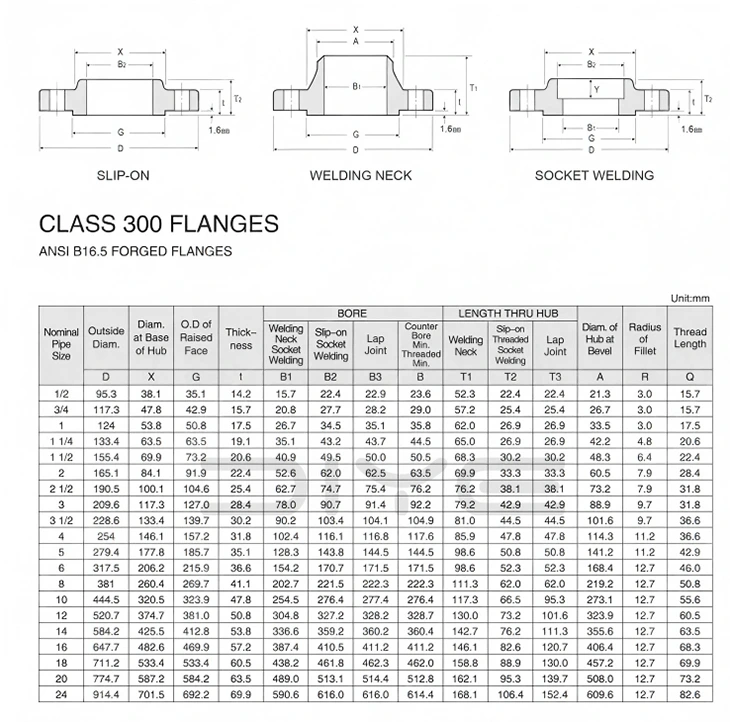

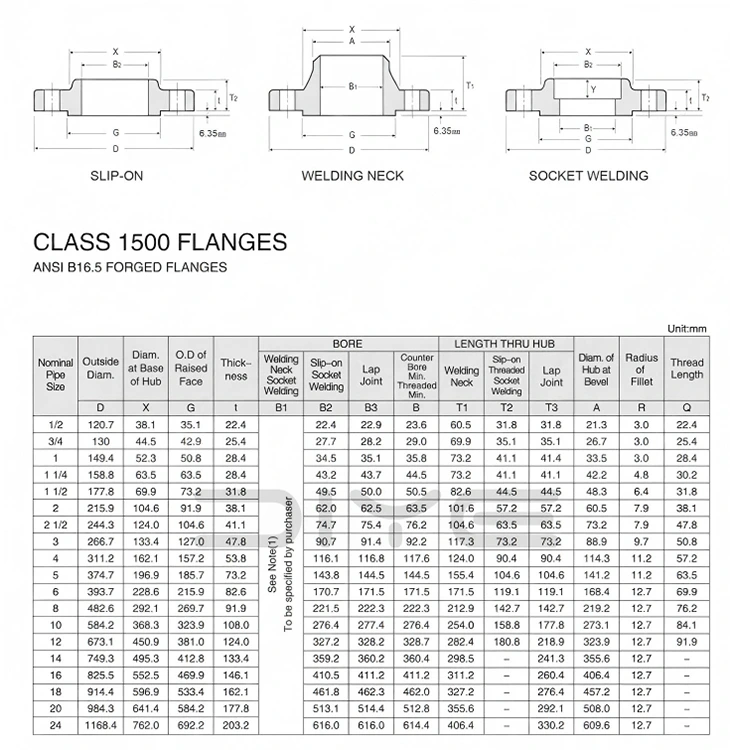

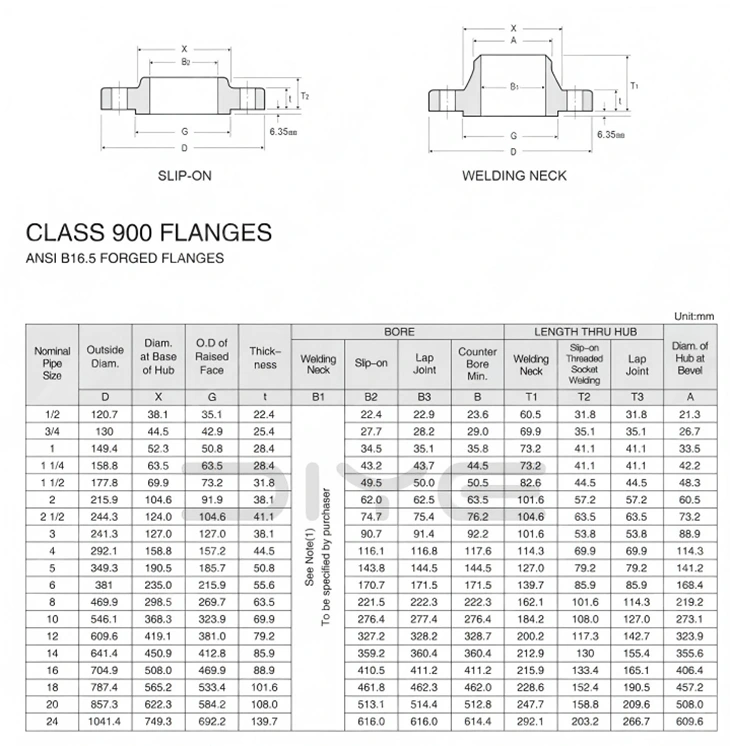

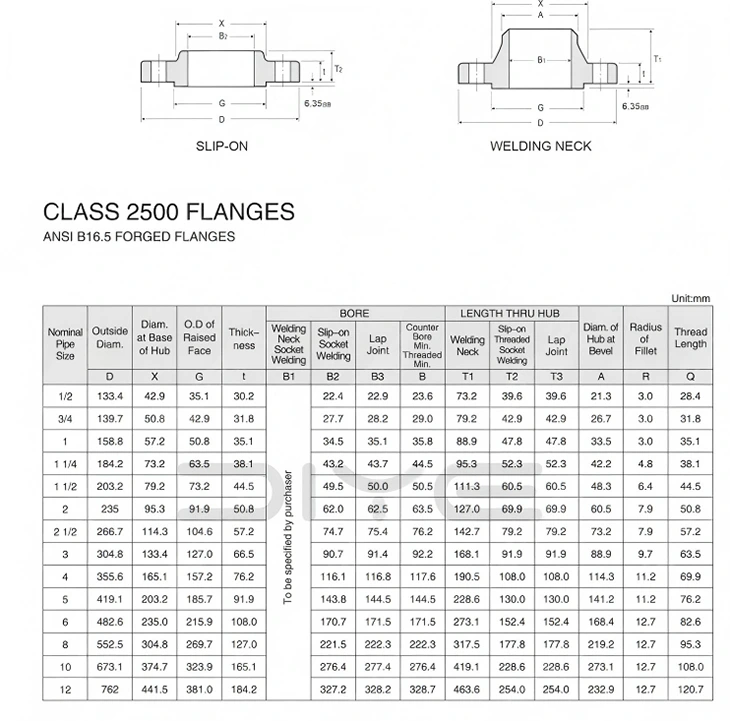

المعلمات التقنية
