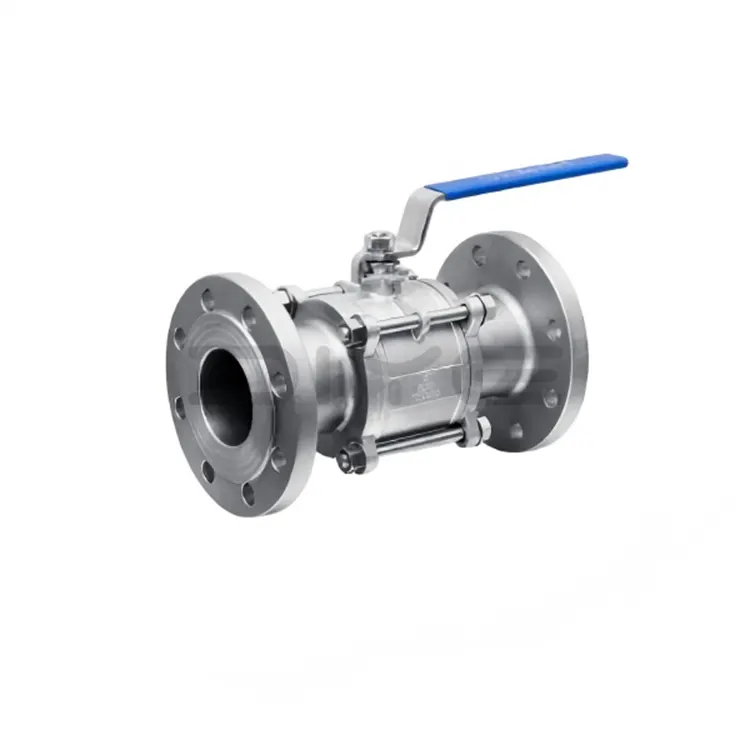

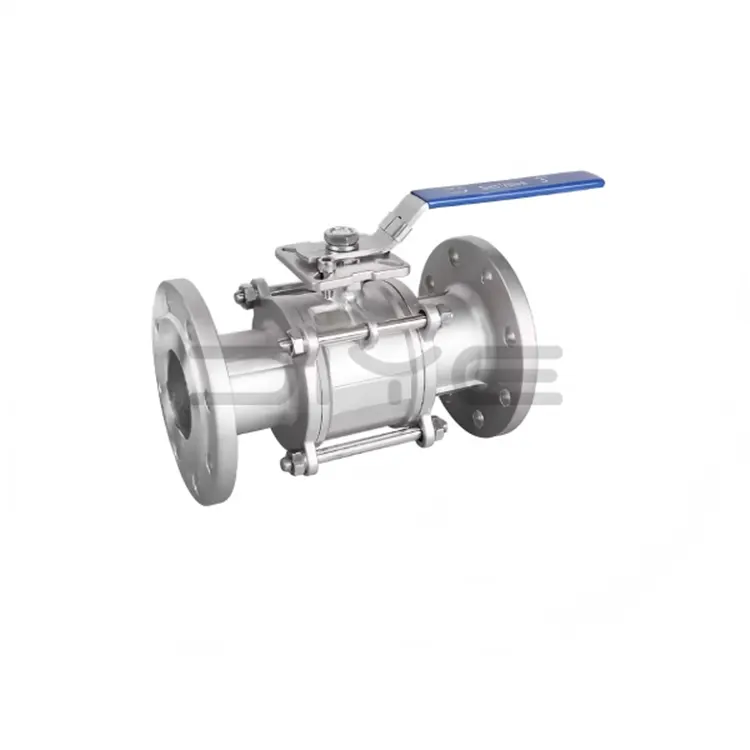

3PC صمام الكرة ذات الحواف

DIYE VALVE هو مصدر محترف ومصنع تصنيع متخصص في الصمامات الكروية ذات الحواف 3PC، المتجذرة في نظام التصنيع الصناعي المتقدم في الصين. نحن نلتزم بمراقبة الجودة الصارمة طوال عملية الإنتاج بأكملها، ومجهزون بمعدات الصب والتصنيع والاختبار الكاملة لضمان الأداء المستقر والتسليم في الوقت المناسب لعملائنا العالميين.

هيكل المنتج والميزات الأساسية

يتميز الصمام الكروي ذو الحواف المكون من 3 قطع بتصميم منقسم من ثلاث قطع. يتكون جسم الصمام من جسم رئيسي مركزي وأغطية طرفية للشفة اليسرى واليمنى، مصنوعة من الفولاذ المقاوم للصدأ 304/316/316L من خلال التشكيل والتصنيع الدقيق، وتمتلك مقاومة ممتازة للتآكل، ومقاومة الضغط العالي، ومقاومة درجات الحرارة العالية.

مزايا الأداء الأساسية

1. دوران 90 درجة يتيح الفتح والإغلاق السريع مع مقاومة التدفق المنخفضة.

2. يستخدم حشوات PTFE عالية الأداء لختم ثنائي الاتجاه مانع للتسرب.

3. يسمح بالتفكيك والصيانة عبر الإنترنت، مما يؤدي إلى عمر خدمة طويل.

4. متوافق مع أربع طرق للقيادة: يدوي، ترس دودي، هوائي، وكهربائي.

5. يلبي المعايير الدولية مثل GB، ANSI، JIS، وDIN.

مبدأ العمل

1. عملية الفتح: تقوم وحدة تشغيل الصمام الكروي ذات الحواف المكونة من 3 قطع بتدوير ساق الصمام والكرة. عندما تتم محاذاة فتحة الكرة مع خط الأنابيب، يفتح الصمام بالكامل، مما يسمح للسائل بالتدفق بسلاسة.

2. عملية الإغلاق: يقوم ساق الصمام بتدوير الكرة بزاوية 90 درجة، مما يؤدي إلى محاذاة فتحة الكرة مع خط الأنابيب. الجزء الصلب من الكرة يحجب مرور السوائل تمامًا، مما يحقق إغلاقًا موثوقًا. عند هذه النقطة، يكون الصمام مغلقًا تمامًا.

3. آلية الختم: الكرة المصنعة بدقة عالية تتطابق بدقة مع حلقة الختم PTFE، مما يضمن الختم ثنائي الاتجاه الموثوق به في ظل ظروف التشغيل المختلفة.

التطبيقات

يعتبر الصمام الكروي ذو الحواف 3PC مناسبًا لمختلف الوسائط بما في ذلك الماء والبخار والزيت والغاز والأحماض والقلويات والسوائل المسببة للتآكل. يتم استخدامه على نطاق واسع في البتروكيماويات والأغذية والمشروبات والأدوية ومعالجة المياه والتدفئة والتهوية وتكييف الهواء (HVAC) وصناعة الورق والصناعات المعدنية.

ضمان الجودة والشهادات:

1. الشهادات الموثوقة

حاصلة على شهادات موثوقة مثل ISO 9001، وCE، وEAC، وGOST، وAPI 6D/607، وتلبي بشكل مباشر متطلبات الوصول إلى المشروع في أوروبا، وأمريكا، ورابطة الدول المستقلة، والشرق الأوسط، وجنوب شرق آسيا.

2. اختبار العملية الكاملة

التحليل الطيفي للمواد الخام، اختبار ضغط الماء/الهواء بمعدل 1.5 مرة، واختبار أداء الختم، واختبار عمر الفتح والإغلاق ≥100,000، مما يضمن تأهيل المنتج بنسبة 100% قبل الشحن.

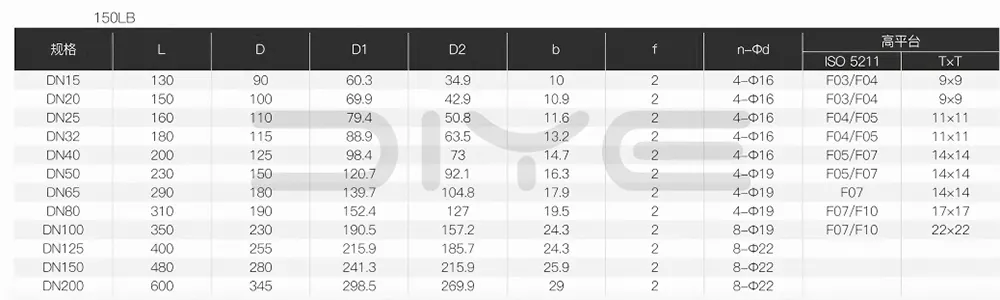

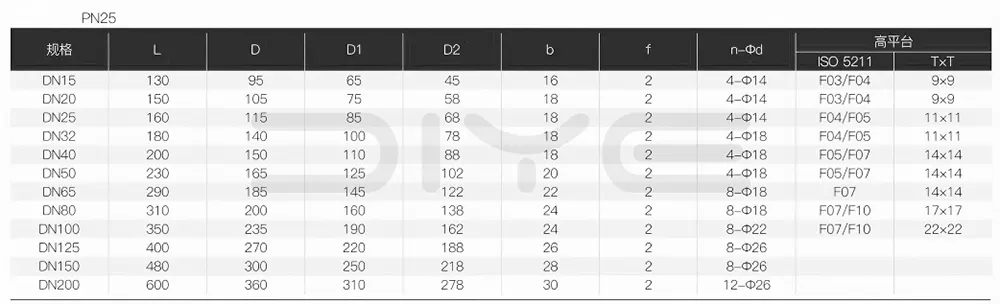

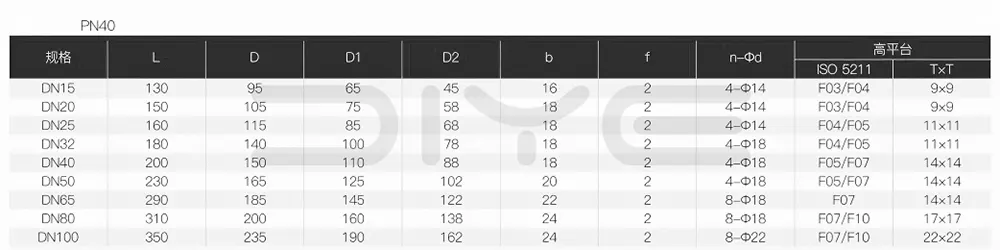

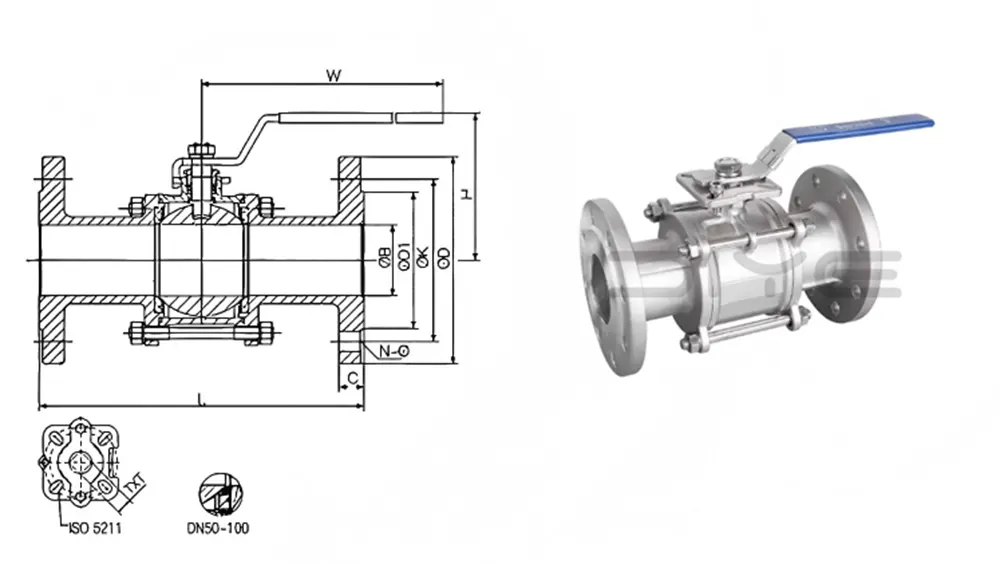

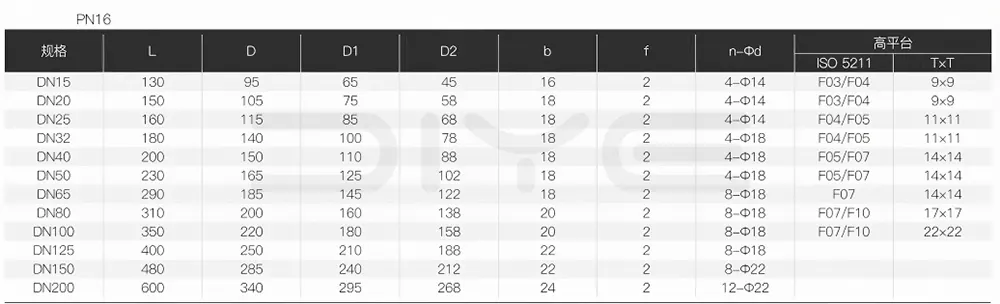

المعلمات التقنية

خدمات الدعم والتخصيص

1. التوريد الشامل: توفير مجموعة كاملة من الصمامات، والمحركات، والفلنجات، والحشيات، والمسامير، مما يبسط عمليات الشراء والتركيب من الخارج.

2. التخصيص المرن: يمكننا ضبط معايير الخيوط (NPT/BSP/G/BSPT، وما إلى ذلك)، وتقييمات الضغط، واختيار المواد، والأختام، والأحجام غير القياسية، والواجهات الخاصة، وتعديلات المنصة، وطباعة المظهر، وتخصيص الشعار، وما إلى ذلك، لتلبية احتياجات المشروع المختلفة في مكان واحد.

الأسئلة الشائعة

س: كيفية اختيار مادة الختم للصمامات الكروية ذات الحواف 3PC؟

ج: 1. PTFE (F4): ختم ناعم للأغراض العامة، درجة حرارة التشغيل -20 درجة مئوية إلى 200 درجة مئوية، ويتميز بأداء إغلاق ممتاز ومقاومة للتآكل.

2. PTFE المقوى: مناسب لتطبيقات درجات الحرارة المرتفعة (أقل من 250 درجة مئوية).

3. الختم المعدني (الختم الصلب): مصمم لدرجات الحرارة العالية (≥600 درجة مئوية)، والضغط العالي والوسائط التي تحتوي على الجسيمات.

س: ما هي دورة استبدال الأختام للصمامات الكروية ذات الحواف المكونة من 3 قطع؟

ج: 1. الختم الناعم (PTFE): 1-2 سنة في ظل ظروف عمل مناسبة؛ يتم تقصيرها إلى 3-6 أشهر في ظل ظروف العمل المسببة للتآكل أو درجات الحرارة العالية.

2. الختم المعدني: 3-5 سنوات، خاضع لظروف التآكل الفعلية.
