صمام كروي ذو شفة مكون من قطعتين: المبادئ الهيكلية وقواعد التثبيت وقيود التطبيق

تنبع معظم حالات الفشل وأخطاء الاختيار في الموقع في أنظمة السوائل الصناعية من الفهم السطحي لخصائص الصمام. يعتبر العديد من ممارسي الهندسة أن الصمامات الكروية ذات الحافة المكونة من قطعتين هي مكونات عادية للتشغيل والإيقاف، متجاهلين المفاضلات الهيكلية وحدود تحمل الضغط ومنطق التثبيت المتأصل. بالمقارنة مع الصمامات الكروية المكونة من قطعة واحدة والتي تفتقر إلى مقاومة الضغط والصمامات الكروية المكونة من ثلاث قطع مع تكاليف صيانة عالية، توفر الصمامات الكروية ذات الحافة المكونة من قطعتين التوازن الأمثل بين القوة الهيكلية وكفاءة التكلفة والاستقرار التشغيلي للتطبيقات الصناعية العامة. ومع ذلك، فإن تصميمها الهيكلي الفريد يأتي مع حدود تركيب واضحة وظروف عمل قابلة للتطبيق. في معظم الحالات، لا تنتج العيوب الشائعة مثل التسرب والتشويش وتلف جسم الصمام عن مشاكل جودة المنتج، ولكن بسبب التثبيت غير المناسب وظروف العمل غير المتطابقة. تشرح هذه المقالة البرامج التعليمية الأساسية المجزأة والصور النمطية الصناعية. إنه يجري تحليلاً متعمقًا للصمامات الكروية ذات الشفة المكونة من قطعتين من الجوهر الهيكلي ومنطق التثبيت الرأسي والأفقي وإرشادات التشغيل القياسية وسيناريوهات التطبيق المحظورة والأسئلة المتداولة، مما يوفر مراجع عملية ومهنية لتصميم خطوط الأنابيب والتركيب الميداني والصيانة اليومية.

1. ما هو الصمام الكروي ذو الحافة المكونة من قطعتين؟

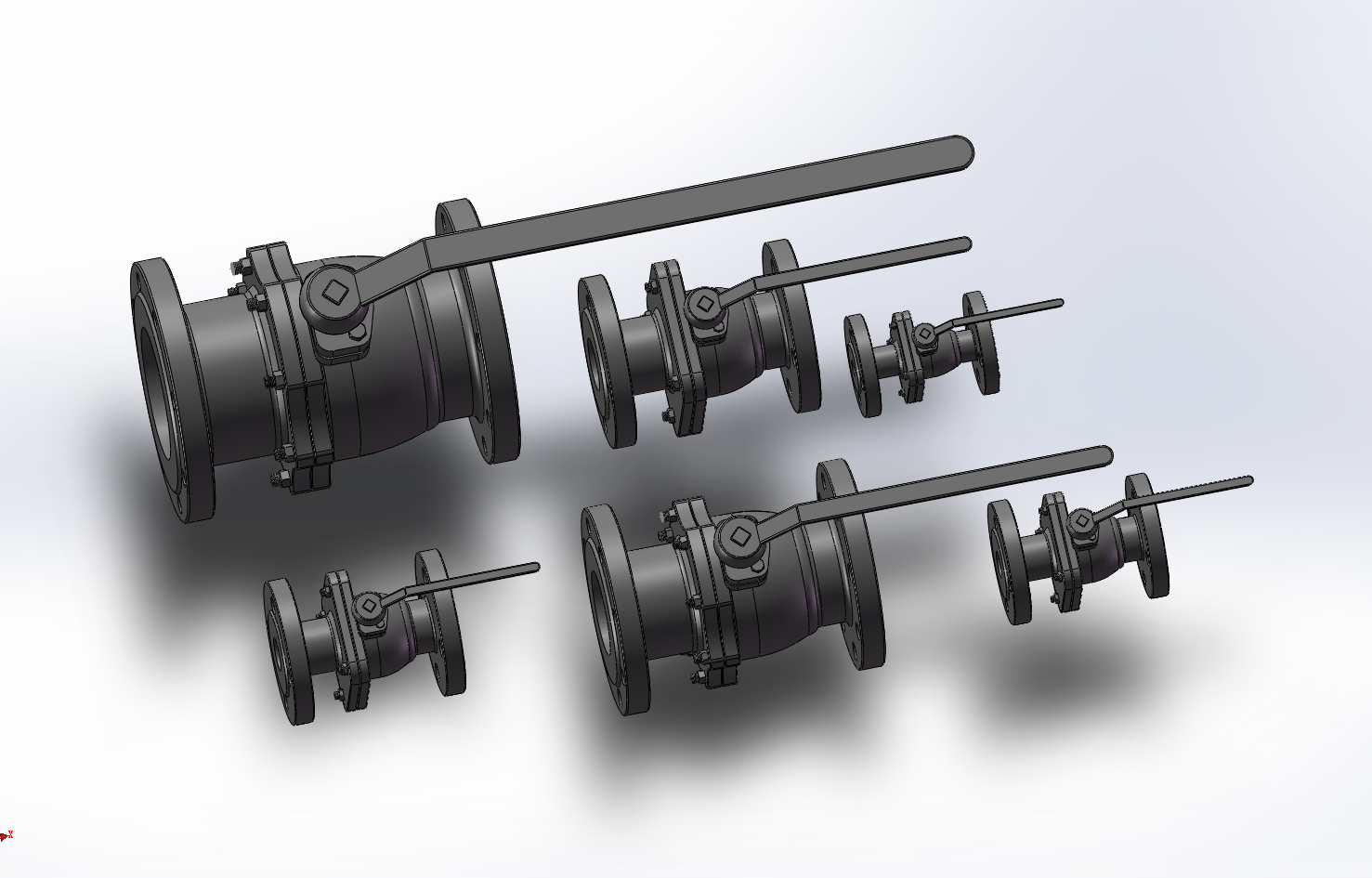

يتميز الصمام الكروي ذو الحافة المكونة من قطعتين بجسم صمام منقسم من قسمين وهيكل توصيل شفة متكامل. يتم تجميعه بواسطة جسم الصمام الرئيسي وغطاء المحرك، ويتم تثبيته بمسامير عالية القوة، ومجهز بمكونات داخلية دقيقة بما في ذلك الكرات ومقاعد الصمامات وتجميعات إغلاق الجذع. يحتل موقعًا متوسطًا بين الصمامات الكروية المكونة من قطعة واحدة وثلاث قطع، وهو بمثابة الصمام القياسي السائد للهندسة المدنية والصناعات الخفيفة والكيميائية العامة وأنظمة السوائل البلدية. يخلط العديد من المهندسين بين الأنواع الثلاثة للصمامات الكروية بسبب الافتقار إلى الفهم المتعمق لمقايضاتها الهيكلية. تعتبر الصمامات الكروية المكونة من قطعة واحدة منخفضة التكلفة مع هياكل صب متكاملة ولكنها مقاومة محدودة للضغط ولا يمكن صيانتها تقريبًا. تدعم الصمامات الكروية المكونة من ثلاث قطع التفكيك المباشر واستبدال المكونات، مما يجعلها مثالية لظروف العمل القاسية ولكن مع تكاليف إجمالية أعلى. ويسد التصميم المكون من قطعتين فجوة السوق بشكل مثالي. إنه يحافظ على إحكام موثوق وصلابة هيكلية للصمامات المنفصلة، ​​ويعوض عيب الضغط للصمامات المتكاملة، ويتجنب هيكل التفكيك المعقد للصمامات ثلاثية القطع. فيما يتعلق بالموضع الهندسي، فهو ليس صمامًا احترافيًا لظروف العمل القاسية، ولكنه حل موحد وفعال من حيث التكلفة لمعظم أنظمة السوائل العامة. إنه يعتمد تصميم تدفق كامل المنفذ مع تبديل سريع بمقدار 90 درجة وأداء إغلاق ثنائي الاتجاه. وهو متوافق مع الماء والزيت والغاز التقليدي والوسائط ضعيفة التآكل، ويغطي درجات الضغط من PN16 إلى PN40. مع التشغيل المستقر ومعدلات الفشل المنخفضة، فهو مناسب جدًا لخطوط الأنابيب القياسية التي تتطلب تشغيلًا مستمرًا طويل الأمد وصيانة غير متكررة.

2. هل يمكن تركيب صمام كروي ذو شفة عموديًا؟

لقد كان التثبيت العمودي للصمامات الكروية ذات الشفة المكونة من قطعتين موضوعًا مثيرًا للجدل منذ فترة طويلة في البناء الصناعي. الاستنتاج العملي واضح: التثبيت الرأسي ممكن ولكنه غير قابل للتطبيق عالميًا، مع قيود صارمة على ظروف العمل وطرق التثبيت، والتي تعد واحدة من أكثر المزالق التي يتم التغاضي عنها في الموقع. تختلف الصمامات الكروية المكونة من قطعتين عن صمامات الفحص المعتمدة على الجاذبية، وتعتمد على إحكام إغلاق مقعد الصمام ودوران الكرة لتحقيق الفتح والإغلاق. من الناحية النظرية، يعتبر التثبيت الأفقي والرأسي مقبولاً من الناحية الهيكلية. ومع ذلك، فإن التثبيت العمودي يزيد من المخاطر الخفية مثل الترسيب المتوسط ​​وانحراف إجهاد الساق، مما يقوض بشكل مباشر استقرار الختم وعمر الخدمة. يعمل التثبيت الرأسي بشكل مثالي مع الوسائط النظيفة بما في ذلك الماء النقي والمياه النقية والغاز التقليدي تحت درجة الحرارة العادية والضغط المنخفض، دون أي تأثير على استقرار التشغيل. بالنسبة للوسائط التي تحتوي على رواسب أو جزيئات صلبة أو لزوجة عالية أو سهلة التبلور، لا يوصى بالتركيب العمودي. سوف تستقر الشوائب باستمرار في الجزء السفلي من جسم الصمام العمودي، مما يؤدي إلى تآكل سطح مقعد الصمام الدقيق ويتسبب في تشويش الكرة، والتسرب الجزئي والتبديل غير السلس - وهي مشكلات نادرًا ما تظهر في الصمامات المثبتة أفقيًا. بالإضافة إلى ذلك، هناك قاعدة غير قابلة للكسر للتركيب الرأسي: يجب ألا يتم تركيب ساق الصمام أبدًا إلى الأسفل. يجب أن تكون العجلات اليدوية والمحركات متجهة للأعلى أو جانبية. يؤدي التثبيت إلى الأسفل إلى تراكم الشوائب والوسائط المتبقية في منطقة تعبئة الجذع، مما يسبب التآكل التدريجي والتسرب الخارجي والمخاطر الخفية غير القابلة للإصلاح.

3. إرشادات التثبيت الأساسية للصمامات الكروية ذات الحافة المكونة من قطعتين

Over 80% of late-stage valve failures result from non-standard installation rather than quality defects. يركز التثبيت الاحترافي على التخلص من إجهاد خط الأنابيب، وانحراف الختم، ومخاطر التأثير المتوسط، بدلاً من مجرد محاذاة فتحات المسامير ومسامير التثبيت. The following are field-verified core operation guidelines.

3.1 المعالجة المسبقة لخطوط الأنابيب لتجنب التآكل الخفي

قم بتطهير وشطف خط الأنابيب بالكامل قبل التثبيت لإزالة خبث اللحام والصدأ وقطع الحطام والجسيمات الصلبة الأخرى. يعتمد مقعد الصمام للصمامات الكروية المكونة من قطعتين على هيكل إغلاق مرآة عالي الدقة. سوف تسبب الشوائب الصلبة الصغيرة خدوشًا لا يمكن إصلاحها وتسربًا صغيرًا دائمًا، وهو السبب الرئيسي لفشل الصمامات الجديدة على المدى القصير.

3.2 محاذاة شفة خالية من الإجهاد

لا تقم أبدًا بسحب أو الضغط على خطوط الأنابيب بالقوة لمحاذاة فتحات الحافة. جسم الصمام الصلب المكون من قطعتين عرضة للتشوه الجزئي تحت الضغط القسري. عندما يتقلب ضغط النظام، فإن جسم الصمام المشوه سوف يعاني من فشل الختم أو حتى التشقق. تأكد من التركيب الطبيعي لأسطح الحافة ووضع الحشية في المنتصف لتوزيع الضغط بشكل موحد.

3.3 شد الترباس قطريًا وتدريجيًا

Fasten flange bolts diagonally and in multiple stages instead of tightening one side completely at once. يؤدي الضغط غير المتماثل إلى إجهاد الحشية غير المتوازن وتشوه الحافة الدقيقة، مما يؤدي إلى مشكلة شائعة في الموقع: عدم وجود تسرب تحت الضغط المنخفض ولكن تسرب واضح تحت الضغط العالي.

3.4 اختبار الضغط كامل الشوط بعد التثبيت

لا تضع الصمام في التشغيل الرسمي مباشرة بعد التثبيت. قم بإجراء اختبارات الضغط في كل من الحالات المفتوحة والمغلقة بالكامل للتحقق من أداء الختم والتحقق من التشويش أو الأخطاء العالقة الناجمة عن الضغط، مما يزيل المخاطر المحتملة مقدمًا.

3.5 حجز مساحة كافية للتشغيل والصيانة

احتفظ بمساحة كافية حول سيقان الصمامات والعجلة اليدوية والمحركات الكهربائية أو الهوائية. سوف تعيق المساحة المحجوبة عملية التبديل اليومية والصيانة الروتينية اللاحقة.

4. سيناريوهات التثبيت المحظورة تمامًا

في حين أن الصمامات الكروية ذات الحافة المكونة من قطعتين تتميز بالثبات الشامل ومزايا التكلفة، إلا أنها تمتلك قيودًا هيكلية متأصلة. سيؤدي التطبيق غير السليم في سيناريوهات محددة إلى تآكل لا رجعة فيه ومخاطر محتملة على السلامة، وهي من المحرمات الهندسية الواضحة.

4.1 خطوط الإنتاج المستمرة التي تتطلب صيانة متكررة

لا يمكن للهيكل المثبت بمسامير من قطعتين أن يدعم الاستبدال المباشر للأجزاء الداخلية القابلة للتآكل. بمجرد تآكل مقاعد الصمام أو موانع التسرب، يجب إزالة الصمام بالكامل وفصل خط الأنابيب للصيانة. ولا ينطبق هذا على سيناريوهات الإنتاج المستمر على مدار 24 ساعة التي تتطلب التنظيف المنتظم واستبدال الأجزاء، حيث تكون الصمامات الكروية المكونة من ثلاث قطع هي الخيار الوحيد القابل للتطبيق.

4.2 ظروف العمل مع الوسائط الجسيمية أو البلورية أو عالية اللزوجة

على عكس الصمامات المكونة من ثلاث قطع والتي تدعم التفكيك والتنظيف السريع، لا يمكن تفكيك الصمامات المكونة من قطعتين بسهولة لإزالة الرواسب الداخلية. سيؤدي التشغيل طويل الأمد مع الوسائط غير النقية إلى تآكل سطح الختم المستمر وتشويش الكرة، مما يزيد بشكل حاد من احتمال الفشل.

4.3 خطوط الأنابيب ذات المطرقة المائية الشديدة وتقلبات الضغط المتكررة

يتمتع الهيكل المنفصل المكون من قطعتين بمقاومة أقل للصدمات مقارنةً بالصمامات المتكاملة والصمامات المعززة المكونة من ثلاث قطع. سيؤدي تأثير المطرقة المائية المتكررة وتغيرات الضغط الجذرية إلى فك مسامير التثبيت وتخفيف قوة الربط المسبق للختم، مما يؤدي إلى تسرب مستمر للوسائط.

4.4 تنظيم الاختناق على المدى الطويل

تم تصميم الصمامات الكروية ذات الحافة المكونة من قطعتين بشكل صارم للتحكم في التشغيل والإيقاف بدلاً من خدمة الاختناق. سيؤدي التشغيل نصف المفتوح على المدى الطويل إلى تنظيف متوسط ​​السرعة على مقعد الصمام، مما يؤدي إلى تآكل طبقة ختم المرآة بسرعة والتسبب في تسرب لا رجعة فيه. فهو يسمح فقط بتعديل التدفق الفوري، وليس الاختناق المستمر.

4.5 التثبيت غير القياسي في السيناريوهات المقاومة للانفجار

بالنسبة للوسائط القابلة للاشتعال والانفجار، فإن حذف أجهزة إزالة الكهرباء الساكنة أو تركيب السيقان نحو الأسفل سوف يتسبب في تراكم الكهرباء الساكنة وترسب المواد المتوسطة، مما يؤدي إلى حدوث انفجارات خطيرة ومخاطر الحريق.5. أسئلة متكررة حول قطعتين

5. الأسئلة المتداولة حول تركيب صمام كروي ذو شفة مكون من قطعتين

س1: ما هي طريقة التثبيت التي توفر عمر خدمة أطول، عموديًا أم أفقيًا؟

بالنسبة للوسائط النظيفة الخالية من الشوائب، فإن وضعية التثبيت لها تأثير ضئيل على عمر الخدمة. بالنسبة للوسائط المعرضة للرواسب، يكون التثبيت الأفقي أكثر استقرارًا. إنه يتجنب بشكل فعال ترسب الشوائب الداخلية ويقلل من تآكل سطح الختم، مما يجعله الحل المفضل لظروف العمل المعقدة.

س2: لماذا تتسرب الصمامات فقط تحت الضغط العالي ولا تتسرب تحت الضغط المنخفض بعد التركيب؟

أكثر من 90% من حالات الفشل هذه ترجع إلى عدم تساوي ربط المسامير، وإزاحة الحشية والضغط غير المتحرر على خطوط الأنابيب. الانحرافات الهيكلية تكون ضئيلة تحت الضغط المنخفض ولكنها تتضخم تحت الضغط العالي، مما يؤدي إلى فشل الختم. يمكن حل المشكلة عن طريق إعادة ربط البراغي قطريًا وإزالة الضغط على خط الأنابيب.

Q3: هل يمكن للصمامات الكروية ذات الحافة المكونة من قطعتين أن تتطابق مع المحركات الأوتوماتيكية؟

نعم. تتوافق الصمامات الكروية ذات الحافة القياسية المكونة من قطعتين ذات المنصة العالية تمامًا مع المحركات الكهربائية والهوائية. إنها تدعم التحكم الآلي عن بعد وهي خيارات فعالة من حيث التكلفة لخطوط أنابيب السوائل الآلية.

س 4: ما الذي يسبب تشويش الصمامات المثبتة حديثًا؟

تشمل الأسباب الشائعة سد الخدوش السطحية الناتجة عن شوائب خطوط الأنابيب، والتشوه الجزئي الناجم عن محاذاة الحافة القسرية، وعدم وجود عملية تجريبية لتخفيف الضغط. هذه أخطاء تثبيت نموذجية وليست مشكلات في جودة المنتج.

س 5: كيفية الاختيار بين الصمامات الكروية ذات الحافة المكونة من قطعتين وثلاث قطع؟

حدد الصمامات الكروية المكونة من قطعتين لظروف العمل التقليدية مع تكرار الصيانة المنخفض ومتطلبات التحكم في التكلفة. اختر الصمامات الكروية المكونة من ثلاث قطع للبيئات القاسية المسببة للتآكل، والوسائط الملوثة بسهولة، وأنظمة الإنتاج المستمرة التي تتطلب صيانة مضمنة. لا يوجد تفوق مطلق بين الاثنين، فقط الملاءمة القائمة على السيناريو.

خاتمة

تكمن القيمة الهندسية الأساسية للصمامات الكروية ذات الحافة المكونة من قطعتين في قدرتها الممتازة على التكيف مع معظم سيناريوهات السوائل الصناعية العامة. مع الهيكل المستقر والأداء الناضج والتكاليف التي يمكن التحكم فيها، فقد أصبحت المكونات الأساسية والأساسية لخطوط الأنابيب الصناعية الحديثة. تُعزى معظم حالات فشل الصمامات إلى عدم تطابق حالة العمل والتركيب غير القياسي، بدلاً من العيوب المتأصلة في المنتج. إن الفهم الشامل للمقايضات الهيكلية وحدود التثبيت ومحظورات التطبيق يساعد المهندسين على تجنب أخطاء التثبيت النمطية، وتحقيق أقصى قدر من الاستقرار التشغيلي على المدى الطويل، وتقليل تكاليف الصيانة الإجمالية، وأخيرًا تحقيق التشغيل الآمن والفعال والمستدام لأنظمة السوائل الصناعية.
