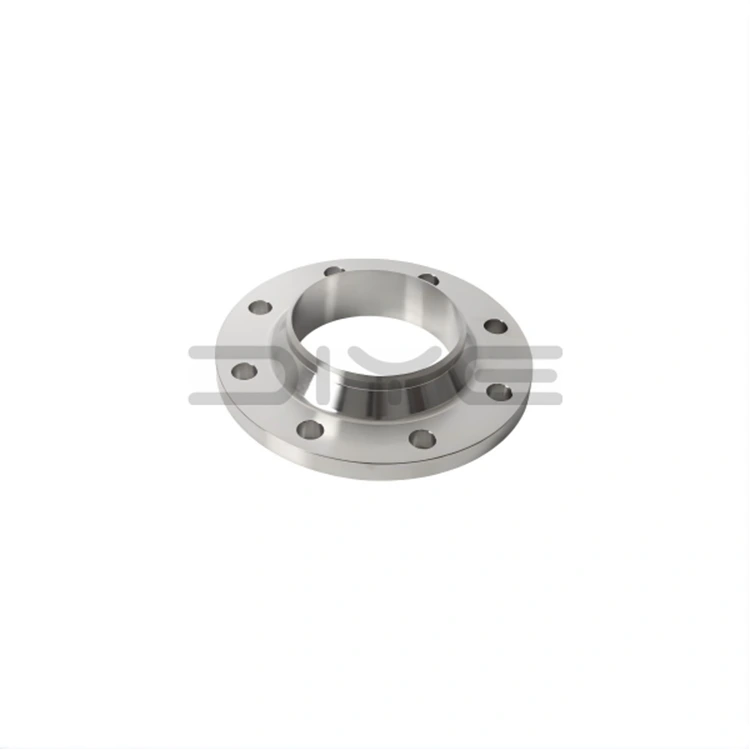

شفة عنق اللحام ANSI B16.5

تخضع كل شفة لحام عنق DIY VALVE ANSI B16.5 لاختبارات صارمة، بما في ذلك فحص الأبعاد والتحقق من المواد واختبار الموجات فوق الصوتية واختبار الضغط، مما يضمن الامتثال الكامل لمعايير ANSI B16.5 ومعايير الجودة الدولية. تضمن عملية الإنتاج المتكاملة رأسيًا لدينا، بدءًا من المواد الخام وحتى المنتجات النهائية، جودة المنتج المتسقة وإمكانية التتبع والأداء الموثوق به في مختلف التطبيقات المهمة.

التصميم والهيكل

1. الامتثال للمعايير: متوافق تمامًا مع معايير ANSI/ASME B16.5، ويغطي معدلات الضغط من 150 إلى 2500 والأقطار الاسمية (NPS) من 1/2 بوصة إلى 24 بوصة، مع دعم التصميمات المخصصة ذات القطر الكبير.

2. البناء المتكامل المشكل: تتميز الشفاه ذات الرقبة الملحومة ANSI B16.5 بتصميم طويل ومدبب وعالي الرقبة مع قوس انتقالي سلس، مصنوع من مواد قياسية أمريكية عالية الجودة، بما في ذلك الفولاذ الكربوني A105، والفولاذ المقاوم للصدأ F304/F316L، وسبائك الفولاذ.

3. أسطح الختم الدقيقة: يتم تشكيل الوجه المرتفع القياسي (RF)، والوجه المفصلي الحلقي (RJ)، والسطح الخشن للوجه (MFM) باستخدام الآلات CNC لضمان ملاءمة الحشية المحكمة والأداء الخالي من التسرب.

4. وصلة اللحام التناكبي: مصممة للحام التناكبي الكامل الاختراق لخطوط الأنابيب، مما يضمن نقل الضغط بسلاسة والقضاء على تركيز الضغط في الجزء السفلي من المحور.

المزايا الرئيسية

1. مقاومة استثنائية لدرجة الحرارة والضغط: مصممة خصيصًا لتحمل التدوير الحراري الشديد، والضغط العالي، والاهتزاز، والزحف الحراري، وهي مناسبة لبيئات العمل الأكثر تطلبًا.

2. الختم المستقر دائمًا: توفر الوصلات الملحومة القوية وأسطح الختم المصنعة بدقة ختمًا دائمًا لا يحتاج إلى صيانة، وهو أمر ضروري لبيئات الوسائط الخطرة والسامة.

3. الصلابة الهيكلية الفائقة: يوفر تصميم الشفاه ذات الرقبة العالية اللحام ANSI B16.5 صلابة ممتازة، ومقاومة للتشوه، ومقاومة التعب، مما يضمن عمر خدمة طويل تحت التحميل الدوري.

4. قابلة للفحص وموثوقة: تسمح اللحامات ذات الاختراق الكامل بالاختبار غير المدمر (NDT)، مما يضمن أن جودة المنتج تلبي معايير الصناعة الصارمة.

5. المواصفات الشاملة والإمداد المستقر: يضمن الإنتاج الداخلي وجود مخزون وافر، والتسليم في الوقت المناسب، والقدرة على توفير منتجات فعالة من حيث التكلفة للعملاء العالميين.

التطبيقات الصناعية

تعتبر حواف اللحام ذات العنق DIYE VALVE ANSI B16.5 المنتج القياسي المفضل لسيناريوهات التطبيق الرئيسية التالية:

1. صناعة النفط والغاز: خطوط الأنابيب والمصافي والمنصات البحرية.

2. الصناعة الكيميائية: أنظمة الوسائط ذات درجات الحرارة العالية والضغط العالي والتآكل.

3. صناعة توليد الطاقة: خطوط أنابيب البخار، وحلقات الغلايات، والأنظمة المساعدة لمحطات الطاقة.

4. أوعية الضغط: صهاريج التخزين والمفاعلات ومعدات المعالجة التي تتطلب أعلى مستويات السلامة.

5. الأنابيب عالية السلامة: أنظمة نقل السوائل القابلة للاشتعال والانفجار والسامة.

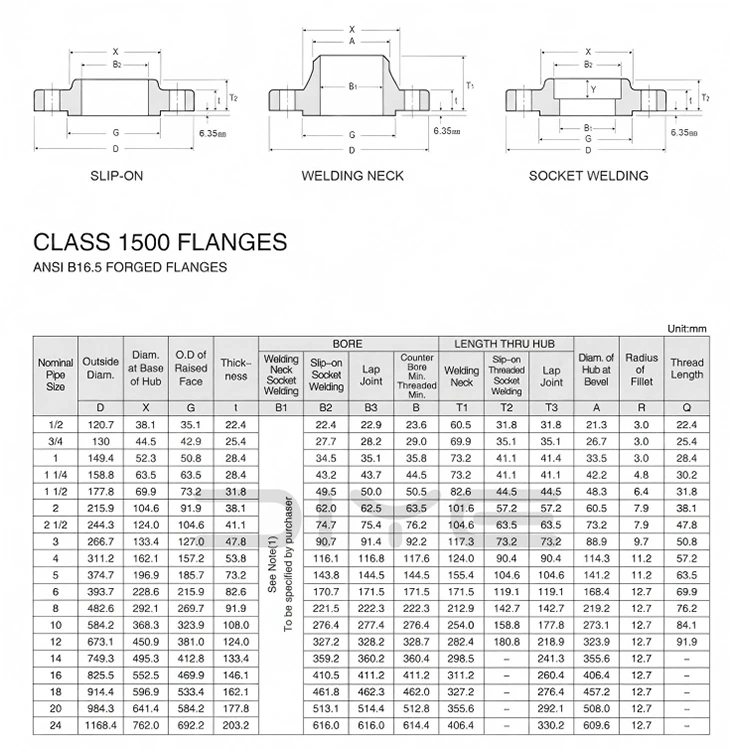

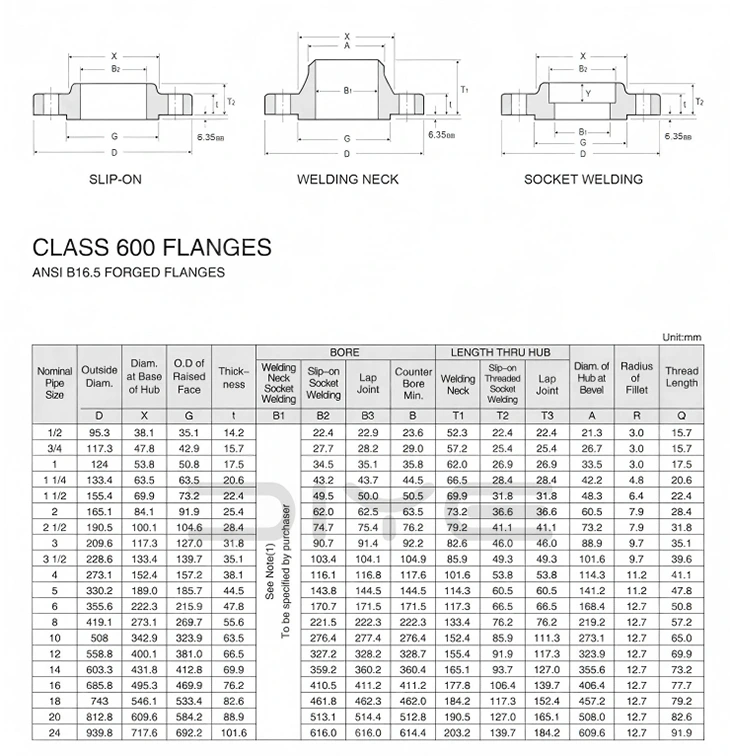

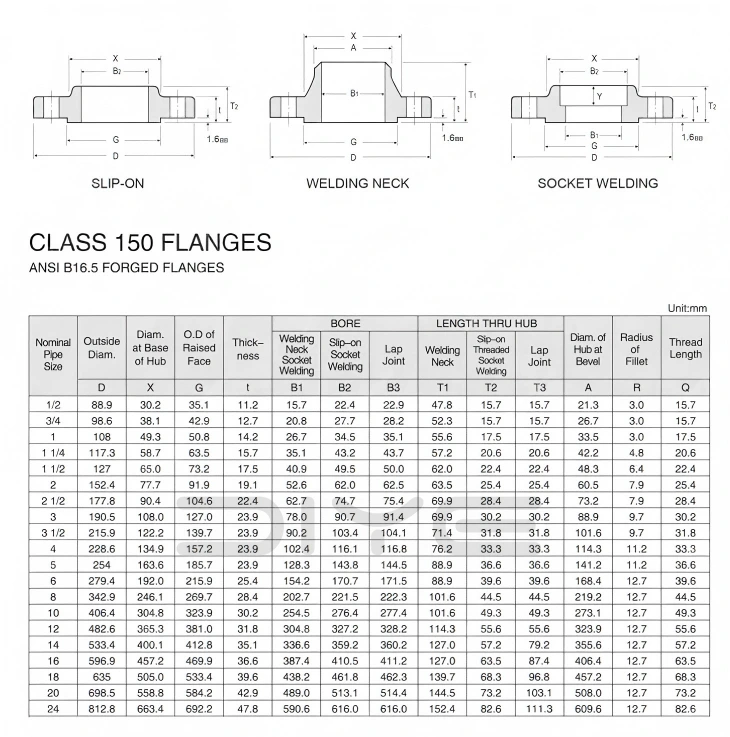

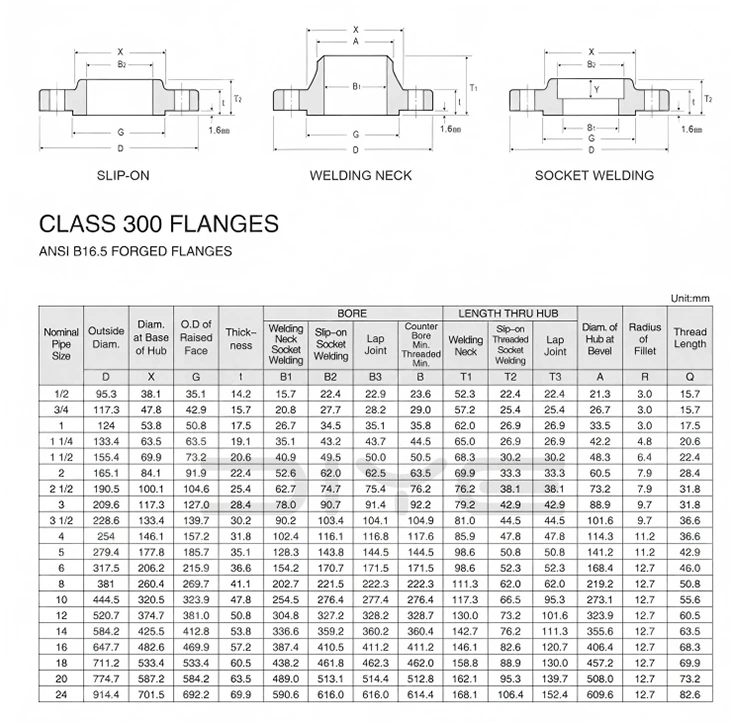

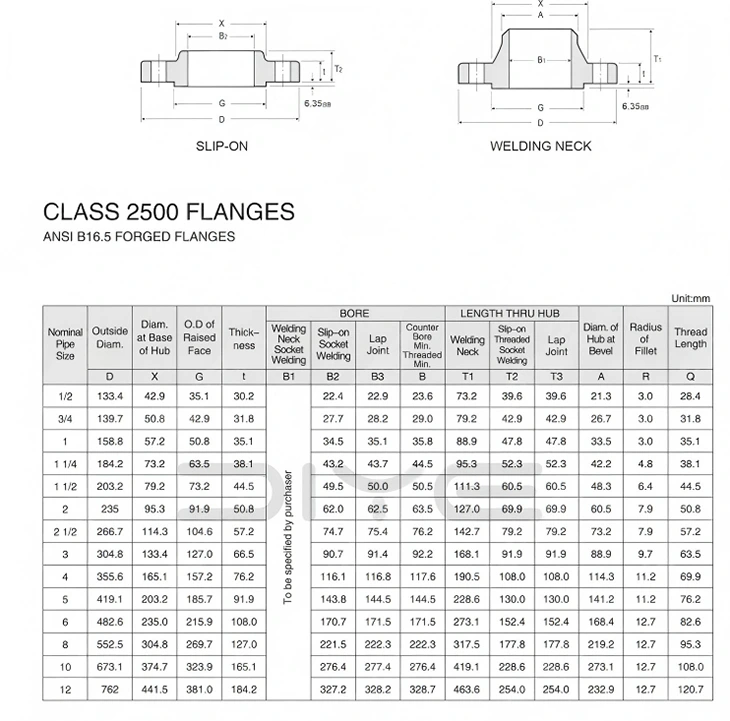

المعلمات التقنية

التعليمات

س: هل يمكن تبادل فئة الفلنجة القياسية الأمريكية والمعيار الصيني PN؟

ج: لا يجوز تبادلهما مباشرة. تشير الفئة إلى تصنيف الضغط القياسي الأمريكي، والذي يختلف عن نظام الضغط الاسمي PN. القطر الخارجي، وفتحات الترباس، وأبعاد سطح الختم غير متطابقة، ويمنع منعا باتا خلطها وتوصيلها.

س: ما هو NPS في الشفاه القياسية الأمريكية؟ كيف تتوافق مع DN؟

ج: يشير NPS إلى القطر الاسمي القياسي الأمريكي (بوصة). على سبيل المثال، NPS2 = DN50. هذا هو للإشارة فقط. أثناء التثبيت والطلب، يجب اتباع NPS + Class بدقة، ولا يمكن الاعتماد على DN وحده.

س: ما هي الاختلافات بين فلنجات WN وSO؟

ج: شفة لحام العنق WN: تزوير عنق طويل، لحام اختراق كامل، مقاوم لدرجة الحرارة العالية والضغط العالي، مقاوم للاهتزاز، يستخدم لخطوط الأنابيب الرئيسية، أوعية الضغط، الوسائط القابلة للاشتعال والمتفجرة؛

شفة اللحام التناكبي بدون عنق: لحام سدادة عنق قصير، تركيب بسيط، تكلفة منخفضة، مناسبة فقط للضغط المتوسط ​​والمنخفض، درجة الحرارة العادية، خطوط أنابيب المعالجة العادية.

س: ما هو نوع الأنابيب الفولاذية التي يجب استخدامها مع الفلنجات القياسية الأمريكية؟

ج: يستخدم الفولاذ الكربوني الأنابيب غير الملحومة القياسية الأمريكية ASTM A106/A53؛ يستخدم الفولاذ المقاوم للصدأ أنابيب سلسلة ASTM A312.
