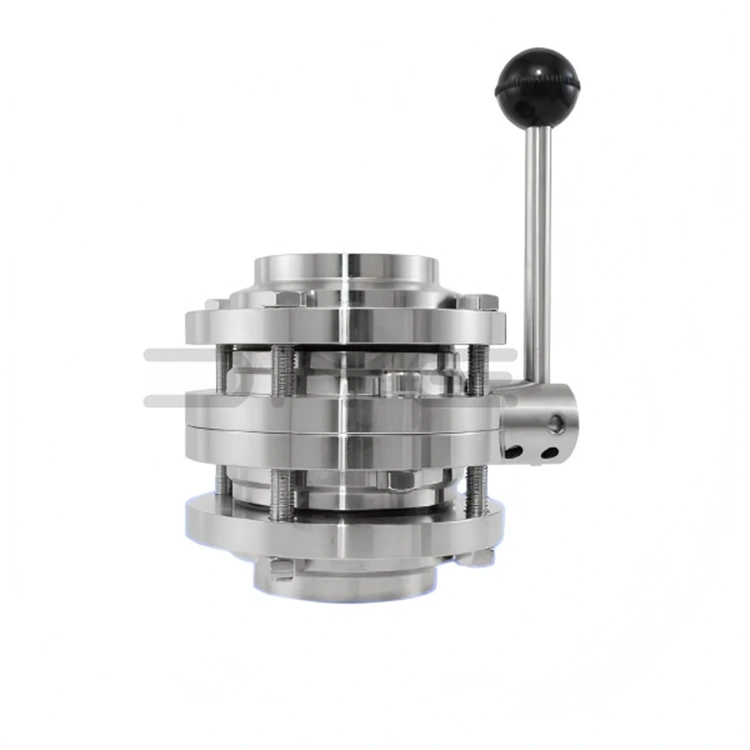

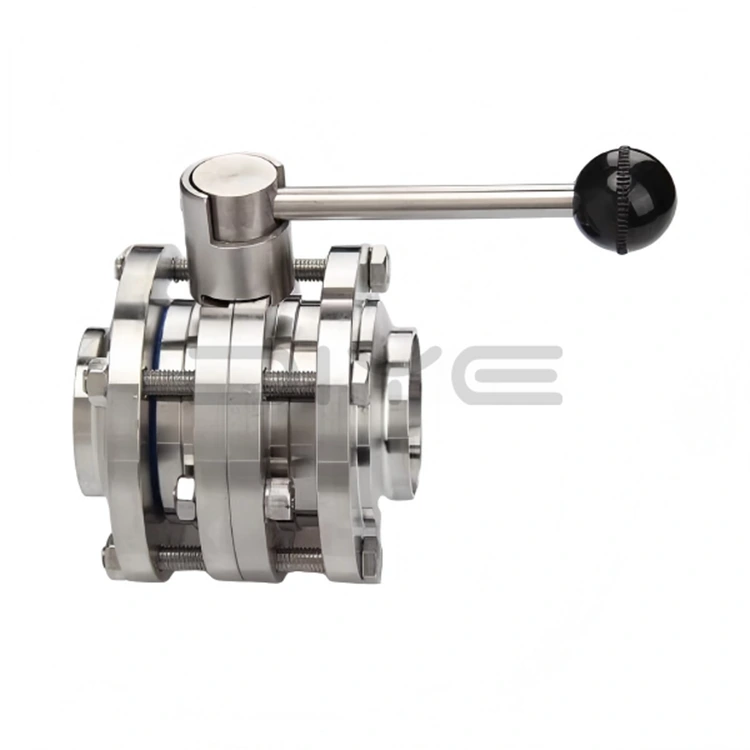

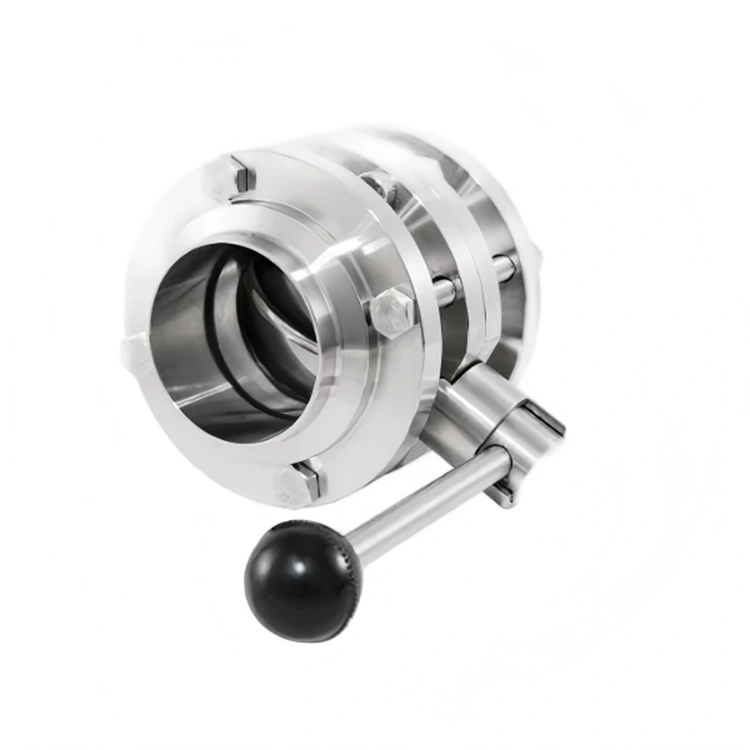

صمام فراشة صحي مكون من 3 قطع

يتميز صمام الفراشة الصحي المكون من 3 قطع بهيكل كلاسيكي من ثلاث قطع، يتكون من جسم صمام مركزي، وفلجتين متصلتين أو مشابك على كلا الجانبين، وقرص الصمام الداخلي، والساق، والأختام. بالمقارنة مع صمامات الفراشة المدمجة، فإن أكبر ميزة لها هي التفكيك الكامل. لا تتطلب الصيانة والتنظيف تفكيك خط الأنابيب بأكمله؛ إن مجرد فك المشابك أو البراغي في كلا الطرفين يسمح بالتنظيف الشامل والتطهير واستبدال الأجزاء الضعيفة، مما يقلل بشكل كبير من وقت التوقف عن العمل وتكاليف الصيانة.

معايير التصنيع والنظافة الدقيقة

يستخدم صمام الفراشة الصحي المكون من 3 قطع تقنية التصنيع CNC عالية الدقة، باستخدام الفولاذ المقاوم للصدأ SUS304 (1.4301) أو SUS316L (1.4404) المتميز، مع التحكم في تفاوتات التصنيع ضمن ±0.01 مم. كل من الأسطح الداخلية والخارجية مصقولة كالمرآة، مع خشونة جدار داخلي تبلغ Ra<0.4μm (يمكن زيادة الدقة حسب الحاجة)، مما يزيل الزوايا الصحية الميتة. إنه يفي بمعايير GMP وEHEDG ويدعم التنظيف عبر الإنترنت CIP والتعقيم بالبخار بدرجة حرارة عالية SIP.

مواد متفوقة وأداء الختم

1. مادة جسم الصمام/القرص: الفولاذ المقاوم للصدأ SUS304 أو SUS316L، مقاوم للتآكل ومتين.

2. مادة الختم: EPDM، السيليكون (SI)، أو PTFE، المعتمد من إدارة الغذاء والدواء الأمريكية (FDA)، مصنوع بدقة من أجل إغلاق مثالي.

3. تصنيف الختم: الفئة السادسة، تسرب صفر ثنائي الاتجاه، مما يمنع تسرب الوسائط والتلوث المتبادل.

4. المعالجة السطحية: التلميع الكهربائي أو التلميع الميكانيكي، Ra<0.8μm (حتى Ra<0.4μm)، سهل التنظيف وخالي من المخلفات.

المعلمات الفنية وخدمات التخصيص

1. القطر الاسمي: DN10～DN150 (1/2"～6")

2. الضغط الاسمي: PN10/16 (1.0/1.6MPa)

3. درجة حرارة التشغيل: -30 درجة مئوية～+150 درجة مئوية (يعتمد على مادة الختم)

4. طريقة التشغيل: مقبض يدوي متعدد المواضع (دوران 90 درجة للفتح والإغلاق، تدفق قابل للتعديل)؛ مشغل هوائي/كهربائي اختياري للتحكم الآلي

5. طريقة التوصيل: المشبك، الحافة، الخيط (قابل للتخصيص)

6. المعايير: متوافقة مع 3A، DIN، SMS، ISO، IDF، GB/T 2238

ضمان الجودة

كمصنع موثوق للصمام الفراشي الصحي المكون من 3 قطع في الصين، فإن DIYE VALVE تتحكم بشكل صارم في عملية الإنتاج بأكملها: تخضع المواد الخام للتحليل الطيفي عند الوصول، وتخضع المنتجات النهائية لاختبار الضغط، واختبار الختم، واختبار النظافة قبل مغادرة المستودع لضمان أداء مستقر وموثوق للمنتج.

حلول مخصصة

نحن نقدم خدمات مخصصة تغطي الأحجام غير القياسية، ودقة تلميع خاصة، وطرق اتصال مخصصة. سيقوم فريقنا الهندسي بدمج احتياجات العملاء لتقديم حلول مخصصة تلبي المعايير الدولية.

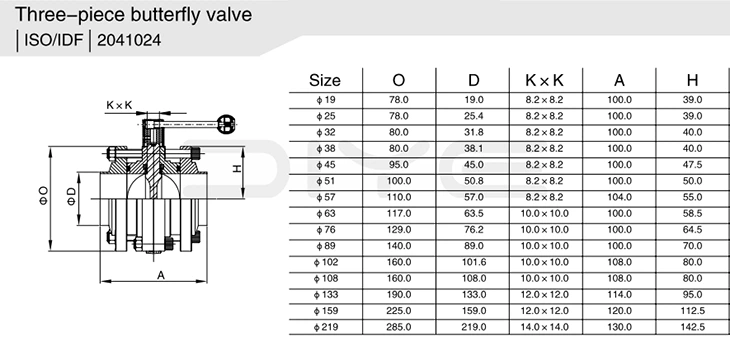

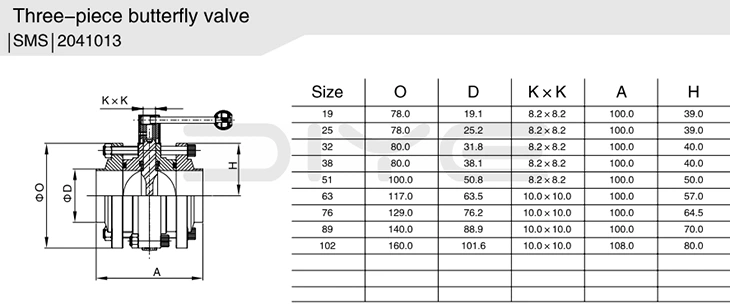

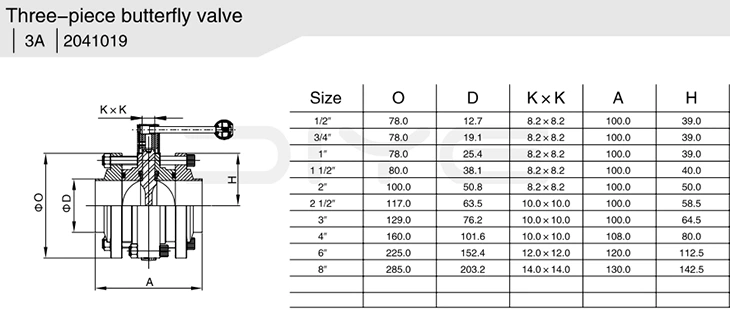

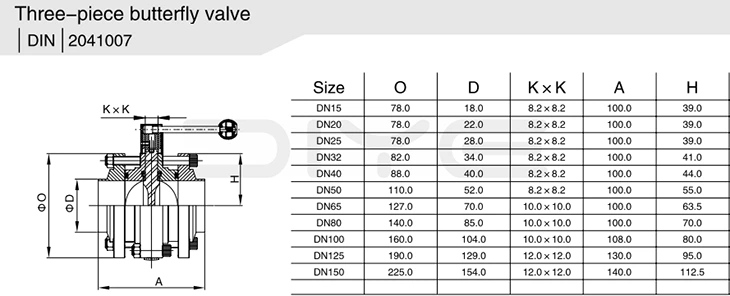

المعلمات التقنية
